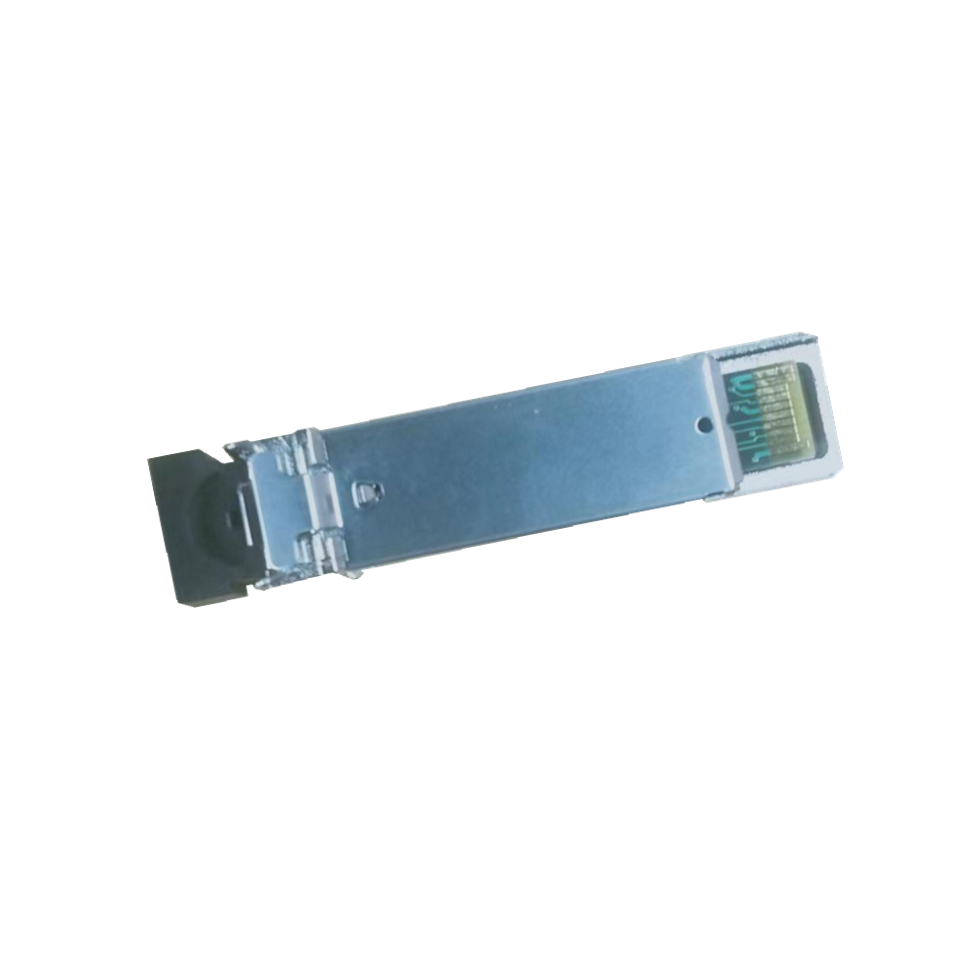

百兆SFP光模块

       SFP+ LR 是专为高性能、高速数据稳定传输的光纤收发模块,支持SFF-8431 Rev4.1版本的MSA协议,可以和任意支持同样协议的光器件进行无缝对接。该模块进行了特别的优化设计,传输速率100Mbps,,支持IEEE STD 802.3and 1x 、FC-PI-2 Rev.10.0等协议

●    /LC光连接器

●    支持热插拔

●    金属外壳,极低EMI

●    内置卓越的ESD防护

●    典型波长1310nm/1550nm

●    单纤/双纤传输距离支持20Km40Km60km80km、100km

●    RoHS 兼容,无铅环保工业

●    支持SFF-8472标准的数字诊断DDM功能

●    宽工作范围-5℃~+70℃/商业级,-40℃~+80℃/工业级

●    3.3V馈电,<600mW的低功耗

参数

符号

最小

典型

最大

单位

备注

输入差分阻抗

Zin

90

100

110

Ω



Tx_Fault

正常

VOL

-0.3

-

0.4

V



发射错误

VOH

2.4

-

Vcc

V



TX_Disable (Note 1)

禁止

VIH

2

-

Vcc+0.3

V



使能

VIL

-0.3

-

0.8

V



平均光功率

Pout

-8.2

-

0.5

dBm



光调制幅度

P(OMA)

-5.2

-2



dBm



消光比

ER

3.5

5

-

dB



色散损耗

TDP

-

-

3.2

dB



平均光功率(发射禁止)

Poff

-

-

-30

dBm



波长

λ

1260



1610

nm



边模抑制比

SMSR

30





dB



相对强度噪声(OMA)

RIN12





-130

dB/Hz



回损容限

ORLT





12

dB



眼图

符合 IEEE 802.3-2005



差分输出幅度

Vout

300

-

800

mV



差分输出阻抗

Zin

90

100

110

Ω



接收灵敏度(OMA下)

PIN-SENS(OMA)

-

-

-12.6

dBm

BER<10E-12; PRBS2^31

接收灵敏度

PIN-SENS

-

-

-14.4

dBm



最大接收光功率



0.5

-

-

dBm



反射率

-

-

-

-12

dB



波长

λC

1270

-

1600

nm



Los告警



-32

-

-

dBm



Los 告警解除



-

-

-18

dBm



Los迟滞



0.5

-

-

dB



最大馈电电压

Vcc3

-0.5

3,3

4

V



存储温度

TS

-40

20

85

°C



工作湿度

-

5

50

95

%
