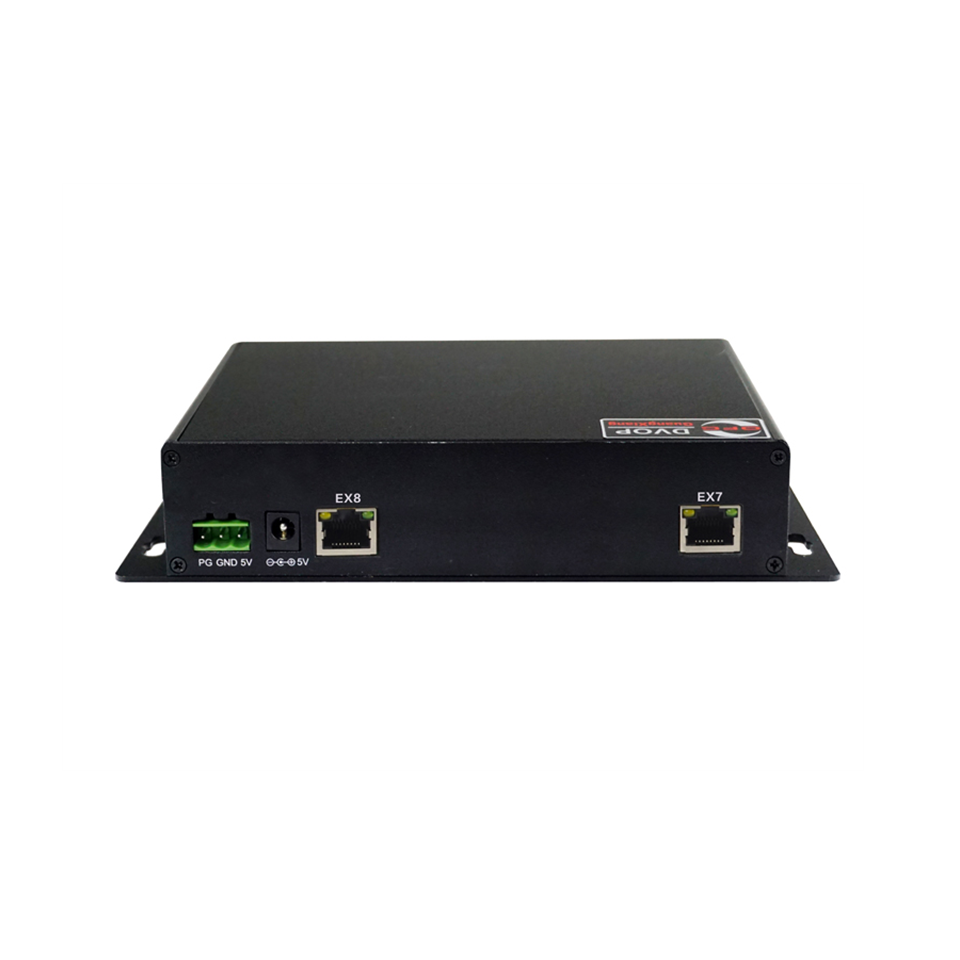

- DVOP-IN-H-EG8 千兆8口物理隔离网络光端机
- DVOP-IN-H-EG8系列是光翔具备完全核心知识产权的网络全隔离型光端机,利用专用ASIC,采用了全隔离的通道隔离技术实现不同多网络信号之间的彻底的隔离,通道隔离技术将不同种类的网络信息采用TDM(时分复用)技术,对不同种网络信号采用不同的时隙通道传输,每种网络信号拥有唯一且独立的TD时隙来传输,这种方式为在硬件通道上实现隔离,采用这种隔离方式使得从一个网络无法侵入另外一个网络成为现实,从而实现了不同网络信号之间的底隔离。同时在实现方式上本全隔离型设计采用了大规模逻辑FPGA器件实现的方式,设备根本不存在软件,也从根本上杜绝了暴力破解,或者拆机破解等手段,具备极强的安全性。产品支持集中管理机架插卡式应用,支持集中网管功能,可无缝的接入我们的安防监控集中管理平台e-MS中,支持光路告警,支持网络告警,具备前端断电后告警功能,支持远端机和局端机整套综合传输系统的网管功能,开放式的接口设计允许融入到更高级别的网管体系当中。
● 最大可达8路物理全隔离的10/100/1000M以太网
● 物理全隔离设计,实现了不同网络信号之间的底隔离,确保网络信息的安全性
● 每路网络独享百兆带宽,每路网络线速都可达1000M
● 独具的1+1双备电源供电方式,支持1路自供电和1路集中馈电模式,尤其适用于不能断电的监控环境使用
● 具备5.08mm专用的大电流防护接地端子
● 支持RPLA远端设备断电本端告警功能,极大的方便了设备开通和现场维护
● 支持基于GIS的e-MS集中式智能网管系统,方便进行大网络的监测管理
● 网管支持开放式的网管接口,允许融入到更高级别的网管体系当中
● 采用带内网管,简单有效、成本低廉的网管实现方式,有效的降低了用户的经济负担。
● 支持跨网关通信,网管主机可管理多个分局设备,可组成电信标准的三级或更多级的网管体系
● 在具备双电源供电的情况下,支持高达21设备/架的高密度,极大的缓解了机房设备拥挤的状态
● 全方位的接口雷电/浪涌/ESD桥式三级防护设计,具备差模/共模同时防护功能
● 业内最高等级的雷电、浪涌,ESD防护设计,确保设备在恶劣的电磁环境下长期可靠运行
● 全数字光纤传输平台、同平台多业务灵活配置,可以组成复杂的通信网络,节省了投资资源
● 先进的自动诊断、自动修复、尽忠保护等以太网接口防护功能
● 独特的电源防反接,电源防接错功能,故障消除即自动恢复运行
● 支持RSLD远端设备状态本端显示功能,极大的方便了设备开通和现场维护
● 网管支持“一键开通”功能,轻击一键,即可完成全网监控网络的建立
● 网管支持全方位的智能化自动搜索功能,系统可自动搜索网管代理,机架,设备等所有设施
● 网管支持智能化设备生成,系统可自动对新搜索到的设施,自动生产详细设备信息
● 网管支持设备异动自动识别功能,系统自动识别网内设备的变化
● 支持最长1552byte超长数据包传输
● 支持QoS,保证VOIP数据包传输
● 支持STP生成树,构成冗余网络
● 支持介质转换、存贮转发模式
● 支持协议标准:IEEE802.3 10Base-T Ethernet,IEEE802.3u,100Base-TX/FX Fast Ethernet, IEEE802.3x Flow control,IEEE802.1q VLAN,IEEE802.1p QoS,IEEE802.1d Spanning Tree
● 采用工业级设计和器件、全表面贴装技术, 长时间运行稳定、可靠
① 光口指标
波长:850/1310nm(多模);1260~ 1360,1470~ 1610(单模)
出纤功率:0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm
光纤芯数:1芯/2芯(可选)
接收灵敏度:≤-26dBm
传输距离:多模0-5km,单模:0-25km,0-60km,0-100km
最大光功率预留量:15dbm/20dbm/25dbm/30dbm
② 以太网接口指标
物理接口:屏蔽超5类RJ-45座
10M以太网接口:全或半双工,兼容IEEE 802.3 10Base-T
10/100M自适应以太网接口:全或半双工,MDX,支持IEEE 802.3 10/100Base-T以太网标准
10/100/1000M自适应以太网接口:全或半双工,MDX,支持IEEE 802.3 10/100/1000Base-T以太网标准
支持全双工流控或半双工背压流控,具备自动协商功能
③ 外型尺寸、供电方式及功率耗散
a) 独立式:
尺寸:196mm(L) X155mm(W) X30mm(H);
供电方式:外接电源适配器,支持电压交直流220V/110V、-48V、+24V、+12V
b) 19英寸标准机箱式
尺寸:宽度19英寸,高度1U
供电方式:电压交直流220V/110V、-48V、+24V、+12V可选
最大消耗功率:30W
c) 插卡式机架应用
尺寸:宽度19英寸,高度4.5U标准
机架插卡数目:21个
供电方式:电压交直流220V/110V、-48V、+24V、+12V可选
最大消耗功率:200W
④ 工作环境(室外或室内均可)
工作温度:-40℃~+80℃
湿度:0~95%不结凝
防护等级:通用工业标准或特殊指定
