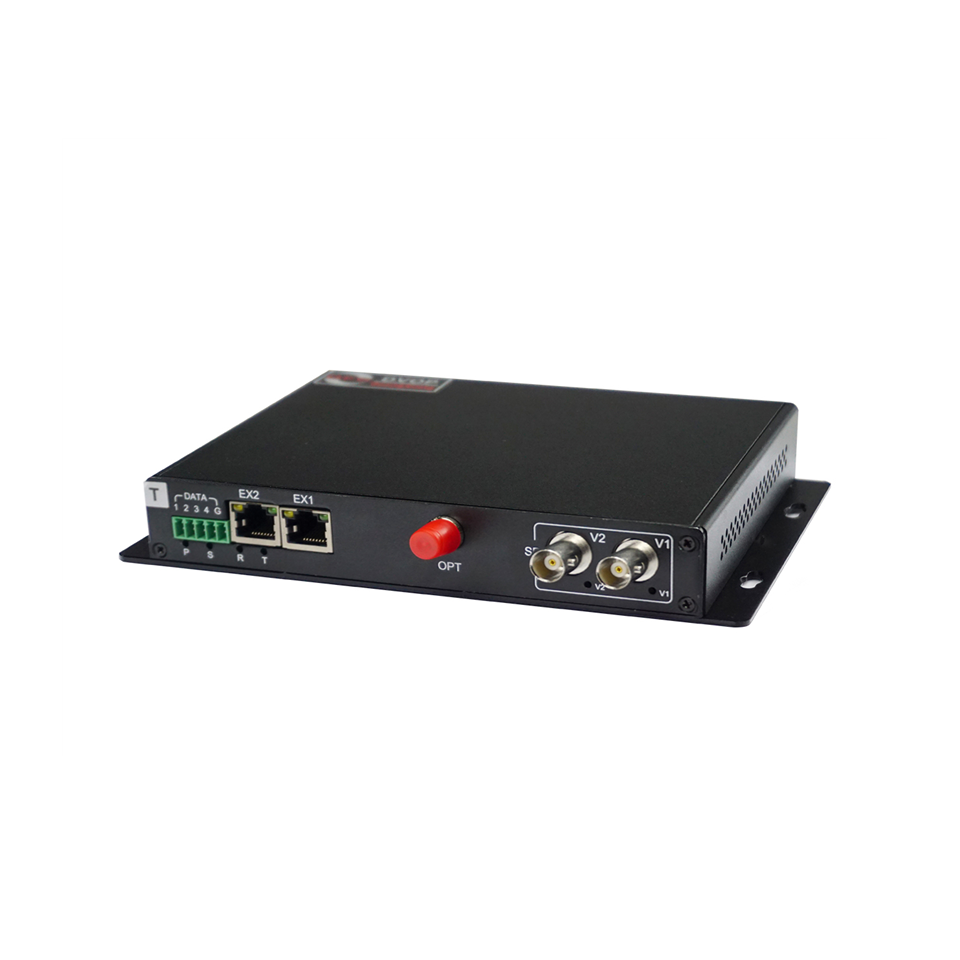

DVOP-HDS-VH2-EI2-DD1型 2路SDI+2路网络+数据/音频/开关量

        DVOP-HDS-VH2-EI2-DD1系列是光翔具备完全核心知识产权的实现2路高清SDI视频和2路物理隔离网络信号共纤传输的高清视频光端机,同时还可以传输各种类型的数据、音频、对讲、电话等业务数据,具备SDI输出分配功能,支持1路SDI视频分配输出,无需另购昂贵的SDI分配器,同时还节省了大量的SDI接头线缆。全模块化设计,极大的提高了设备配置的灵活性,尤其适用于平安城市建设中高清视频和标清视频的混合组网。采用工业级设计,使用工业级器件,针对雷电/浪涌/静电次数多,能量大等恶劣的环境进行了专门的设计,确保图像,数据,语音的稳定传输。具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点。支持集中管理机架插卡式应用,支持集中网管功能,可无缝的接入我们的安防监控集中管理平台e-MS中,支持远端机和局端机整套综合传输系统的网管功能,开放式的接口设计允许融入到更高级别的网管体系当中。


●   工作范围从19.4Mb/s 到 3.2Gb/s

●   高精度PCR校正,平均PCR抖动通常保持在20~60ns

●   支持Pathological(病态码)信号的传输,显示输出正确

●   支持分配式,点对点等多种传输应用

●   光发射极带SDI环出功能,方便现场工程调试;光接收机SDI带分配的两路输出,无需分配器,即可一路接矩阵,一路接存储

●   支持所有的SDI标准:支持SMPTE305M(SDTi)、SMPTE310M(19.4Mb/s)SMPTE344M(540Mb/s)、M2S 和 DVB-ASI(270Mb/s)、270Mbps(SD-SDI)、1.485Gbps/M(HD-SDI)  、SMPTE425M3Gb/s Mapping(3G-SDI)  、SMPTE424M3Gb/s serial interface(3G-SDI)标准

●   输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)

●   150m自动电缆均衡,适用所有在 3.2 Gb/s以下的速率(Belden1694A)

●   10位数字视频编码和无压缩传输技术

●   可自适应兼容/SD-SDI/HD-SDI/3G-SDI

●   全方位的接口雷电/浪涌/ESD桥式三级防护设计,具备差模/共模同时防护功能

●   业内最高等级的雷电、浪涌,ESD防护设计,确保设备在恶劣的电磁环境下长期可靠运行

●   全数字光纤传输平台、同平台多业务灵活配置,可以组成复杂的通信网络,节省了投资资源

●   先进的自动诊断、自动修复、尽忠保护等视频/数据/语音/开关量/以太网接口防护功能

●   独特的电源防反接,电源防接错功能,故障消除即自动恢复运行。

●   独有的电源1+1热备份供电方式,彻底消除电源供电带来的运行故障问题。

●   支持基于GIS的e-MS智能网管系统,方便进行大网络的监测管理

●   支持视频/音频/数据/电话/对讲等的信号交叉连接功能,在管理平台上进行远程调度和设置

●   可提供独立式、1U机箱式和插卡式机架安装

●   支持宽电源馈电,直流5~12V范围正常工作,并可选直流5V-48V馈电

●   最远传输距离可达80Km

●   插卡式、独立式、19英寸标准机箱,机架式可选

●   卡片式应用支持带电热插拔,方便开通和维护

1、光学指标

波长:850/1310nm(多模);1260~ 1360,1470~ 1610(单模)

出纤功率:0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm

光纤芯数:1芯

接收灵敏度:≤-26dBm

传输距离:多模0-5km,单模:0-25km,0-60km,0-100km

最大光功率预留量:15dbm/20dbm/25dbm/30dbm

2、SDI高清数字接口指标

       电视信号标准:270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M3Gb/s Mapping(3G-SDI) SMPTE424M3Gb/s serial interface(3G-SDI)标 准视频信号

自动适应SDI 143、177、270、360、540、1483.5、1485Mbps,3.2Gbps

输入数目:1~16 路

反射损耗:>15DB

视频输入/输出电压      典型 1Vpp,最小 0.5Vpp,  最大 1.5Vpp

视频输入/输出阻抗      75Ω(非平衡)

均衡:0-150m@ 1.485Gb/s

信号电平:800mV 标称

上升/下降时间:200ps 标称

过冲:< 10% 振幅

抖动:< 0.2UI

连接器:75Ω  BNC

3、音频指标

输入阻抗(Line-in) 600/10K,平衡/非平衡

输出阻抗(Line-out) 600/10K,平衡/非平衡

标称输入输出电平 2Vp-p

采样率和码位支持:16bit/32kHz、44.1kHz、48kHz;24bit/八通道96K;24bit/192kHz

音频带宽 20Hz~20KHz @ -3dB

量化等级 24bit

加权信噪比 85dB @ 1k Hz

总谐波失真 0.1%

4、数据接口

物理接口:RJ45、DB9F、DB25F,工业标准接线端子

数据类型:支持RS-232/RS485/RS422

数据速率:DC-115.2Kbps/ DC-2Mbps

数据误码率:小于10E-12

数据协议:全透明支持任意数据协议

网络连接方式:支持正向、反向或双向数据,支持点对点、点对多点连接

5、报警、开关量、远程控制接口(可支持多路,全透明传输)

报警、开关量物理接口:RJ45、DB9F、DB25F,工业标准接线端子

报警、开关量输入信号:任意有源或无源报警、开关量输入,支持TTL、RS-232/422/485或无源开关、按钮

报警、开关量输出信号:任意有源或无源报警、开关量输出,支持TTL、RS-232/422/485或继电器触点输出

6、以太网接口

物理接口:屏蔽超5类RJ-45座

10M以太网接口:全或半双工,兼容IEEE 802.3 10Base-T

10/100M自适应以太网接口:全或半双工,MDX,支持IEEE 802.3 10/100Base-T以太网标准

7、工作环境(室外或室内均可)

工作温度:-40℃~+80℃

湿度:0~95%不结凝

防护等级:通用工业标准或特殊指定

8、外型尺寸、供电方式及功率耗散

a)          独立式:

尺寸:121mm(长)*130mm(宽)*28mm(高)

供电方式:外接电源适配器,支持电压交直流220V/110V、-48V、+24V、+12V

b)         19英寸标准机箱式

尺寸:宽度19英寸,高度1U

供电方式:电压交直流220V/110V、-48V、+24V、+12V可选

最大消耗功率:30W

插卡式机架应用:

尺寸:宽度19英寸,高度2.5U标准

机架业务槽位:21个

供电方式:电压交直流220V/110V、-48V、+24V、+12V可选

最大消耗功率:200W
