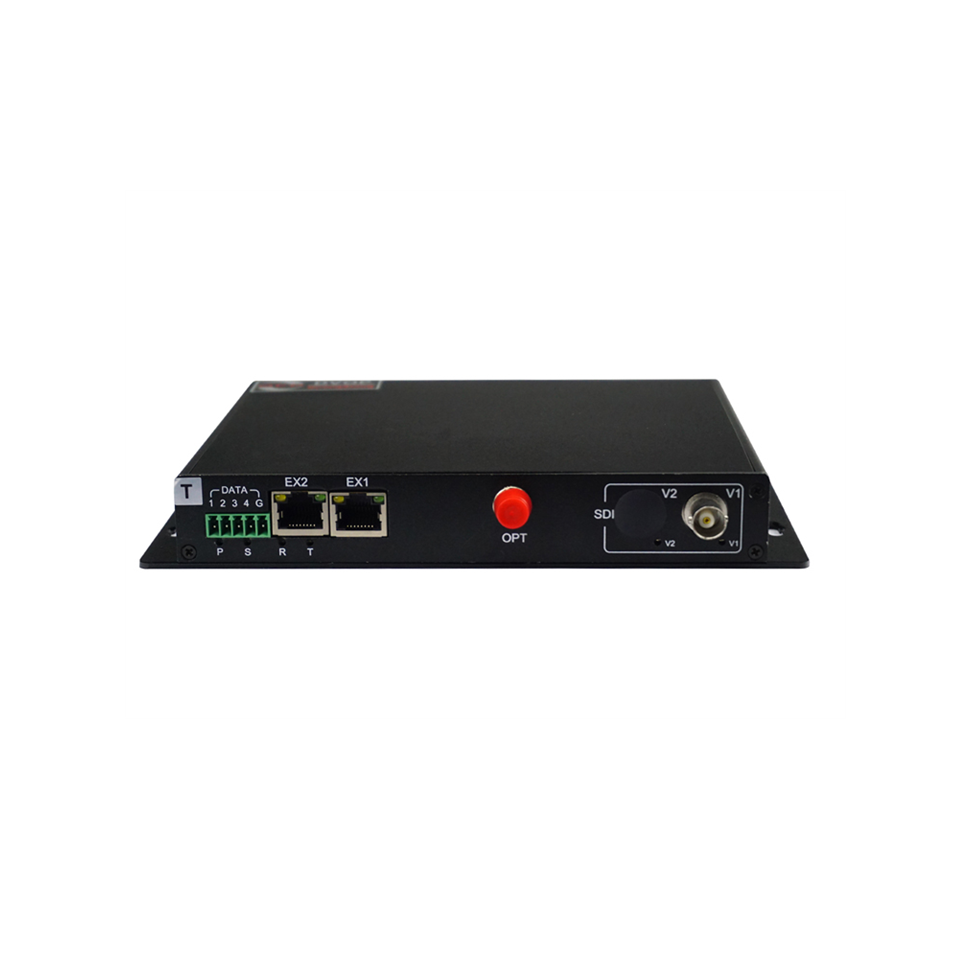

- DVOP-HDS-VH1-EI2-DD1型1路SDI+2路网络+数据/音频/开关量
DVOP-HDS-VH1-EI2-DD1系列是光翔具备完全核心知识产权的实现1路高清SDI视频和2路物理隔离网络信号共纤传输的高清视频光端机，同时还可以传输各种类型的数据、音频、对讲、电话等业务数据，具备SDI输出分配功能，支持1路SDI视频分配输出，无需另购昂贵的SDI分配器，同时还节省了大量的SDI接头线缆。全模块化设计，极大的提高了设备配置的灵活性，尤其适用于平安城市建设中高清视频和标清视频的混合组网。采用工业级设计，使用工业级器件，针对雷电/浪涌/静电次数多，能量大等恶劣的环境进行了专门的设计，确保图像，数据，语音的稳定传输。具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点。支持集中管理机架插卡式应用，支持集中网管功能，可无缝的接入我们的安防监控集中管理平台e－MS中，支持远端机和局端机整套综合传输系统的网管功能，开放式的接口设计允许融入到更高级别的网管体系当中。
● 工作范围从19.4Mb/s 到 3.2Gb/s
● 高精度PCR校正，平均PCR抖动通常保持在20～60ns
● 支持Pathological（病态码）信号的传输，显示输出正确
● 支持分配式，点对点等多种传输应用
● 光发射极带SDI环出功能，方便现场工程调试；光接收机SDI带分配的两路输出，无需分配器，即可一路接矩阵，一路接存储
● 支持所有的SDI标准：支持SMPTE305M(SDTi)、SMPTE310M(19.4Mb/s)SMPTE344M(540Mb/s)、M2S 和 DVB-ASI(270Mb/s)、270Mbps(SD-SDI)、1.485Gbps/M(HD-SDI) 、SMPTE425M3Gb/s Mapping(3G-SDI) 、SMPTE424M3Gb/s serial interface(3G-SDI)标准
● 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)
● 150m自动电缆均衡，适用所有在 3.2 Gb/s以下的速率（Belden1694A）
● 10位数字视频编码和无压缩传输技术
● 可自适应兼容/SD-SDI/HD-SDI/3G-SDI
● 全方位的接口雷电/浪涌/ESD桥式三级防护设计，具备差模/共模同时防护功能
● 业内最高等级的雷电、浪涌，ESD防护设计，确保设备在恶劣的电磁环境下长期可靠运行
● 全数字光纤传输平台、同平台多业务灵活配置，可以组成复杂的通信网络，节省了投资资源
● 先进的自动诊断、自动修复、尽忠保护等视频/数据/语音/开关量/以太网接口防护功能
● 独特的电源防反接，电源防接错功能，故障消除即自动恢复运行。
● 独有的电源1+1热备份供电方式，彻底消除电源供电带来的运行故障问题。
● 支持基于GIS的e-MS智能网管系统，方便进行大网络的监测管理
● 支持视频/音频/数据/电话/对讲等的信号交叉连接功能，在管理平台上进行远程调度和设置
● 可提供独立式、1U机箱式和插卡式机架安装
● 支持宽电源馈电，直流5~12V范围正常工作，并可选直流5V-48V馈电
● 最远传输距离可达80Km
● 插卡式、独立式、19英寸标准机箱，机架式可选
● 卡片式应用支持带电热插拔，方便开通和维护
1、光学指标
波长：850/1310nm(多模)；1260~ 1360，1470~ 1610（单模）
出纤功率：0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm
光纤芯数：1芯
接收灵敏度：≤-26dBm
传输距离：多模0-5km，单模：0-25km，0-60km，0-100km
最大光功率预留量：15dbm/20dbm/25dbm/30dbm
2、SDI高清数字接口指标
电视信号标准：270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M3Gb/s Mapping(3G-SDI) SMPTE424M3Gb/s serial interface(3G-SDI)标 准视频信号
自动适应SDI 143、177、270、360、540、1483.5、1485Mbps,3.2Gbps
输入数目：1~16 路
反射损耗：>15DB
视频输入/输出电压 典型 1Vpp,最小 0.5Vpp, 最大 1.5Vpp
视频输入/输出阻抗 75Ω(非平衡)
均衡：0-150m@ 1.485Gb/s
信号电平:800mV 标称
上升/下降时间:200ps 标称
过冲:< 10% 振幅
抖动:< 0.2UI
连接器：75Ω BNC
3、音频指标
输入阻抗(Line-in) 600/10K，平衡/非平衡
输出阻抗(Line-out) 600/10K，平衡/非平衡
标称输入输出电平 2Vp-p
采样率和码位支持：16bit/32kHz、44.1kHz、48kHz；24bit/八通道96K；24bit/192kHz
音频带宽 20Hz～20KHz @ -3dB
量化等级 24bit
加权信噪比 85dB @ 1k Hz
总谐波失真 0.1%
4、数据接口
物理接口：RJ45、DB9F、DB25F，工业标准接线端子
数据类型：支持RS-232/RS485/RS422
数据速率：DC-115.2Kbps/ DC-2Mbps
数据误码率：小于10E-12
数据协议：全透明支持任意数据协议
网络连接方式：支持正向、反向或双向数据，支持点对点、点对多点连接
5、报警、开关量、远程控制接口（可支持多路,全透明传输）
报警、开关量物理接口：RJ45、DB9F、DB25F，工业标准接线端子
报警、开关量输入信号：任意有源或无源报警、开关量输入，支持TTL、RS-232/422/485或无源开关、按钮
报警、开关量输出信号：任意有源或无源报警、开关量输出，支持TTL、RS-232/422/485或继电器触点输出
6、以太网接口
物理接口：屏蔽超5类RJ-45座
10M以太网接口：全或半双工，兼容IEEE 802.3 10Base-T
10/100M自适应以太网接口：全或半双工，MDX，支持IEEE 802.3 10/100Base-T以太网标准
7、工作环境(室外或室内均可)
工作温度:-40℃～+80℃
湿度：0～95%不结凝
防护等级：通用工业标准或特殊指定
8、外型尺寸、供电方式及功率耗散

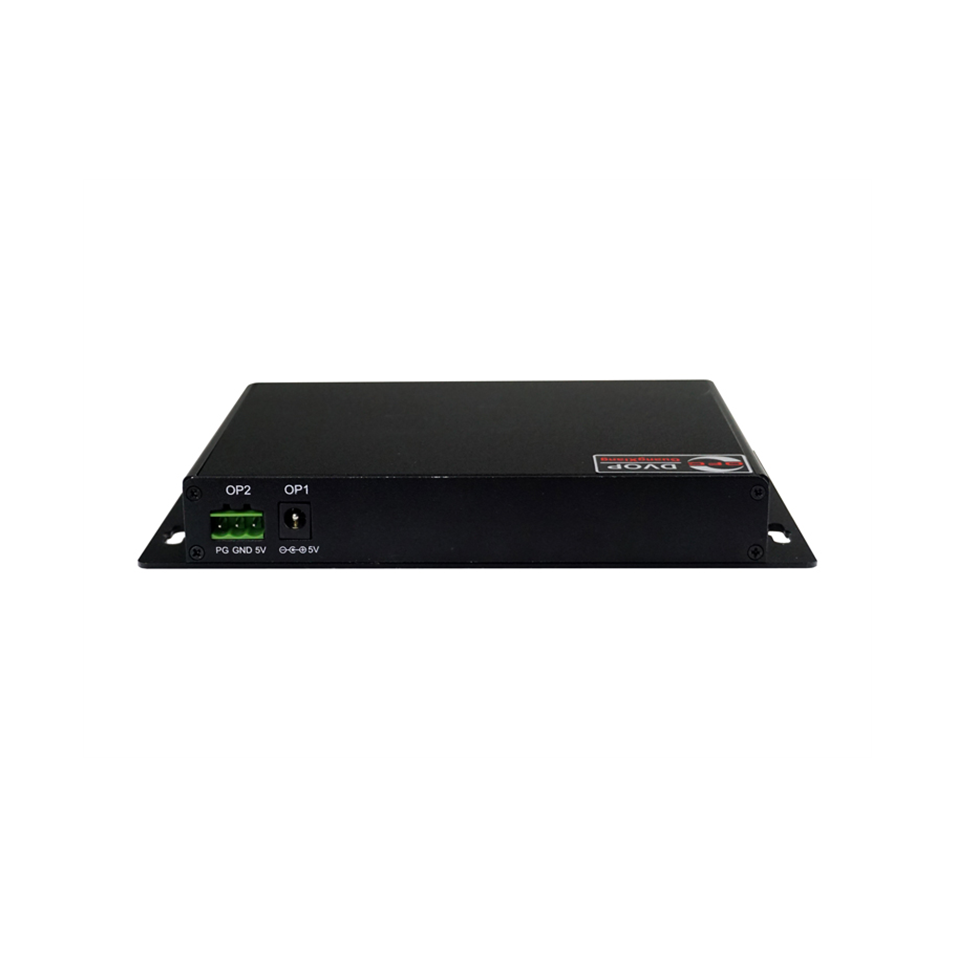

a) 独立式：
尺寸：121mm(长)*130mm(宽)*28mm(高)
供电方式：外接电源适配器，支持电压交直流220V/110V、-48V、+24V、+12V
b) 19英寸标准机箱式：
尺寸：宽度19英寸，高度1U
供电方式：电压交直流220V/110V、-48V、+24V、+12V可选
最大消耗功率：30W
c) 插卡式机架应用：
尺寸：宽度19英寸，高度2.5U标准
机架业务槽位：21个
供电方式：电压交直流220V/110V、-48V、+24V、+12V可选
最大消耗功率：200W
