光学指标

波长：

多模:850/1310nm;单模:1310/1550nm;DFB:1260~1610nm

出纤功率：

0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm

接收灵敏度：

≤-26dBm

单波长带宽：

155M

传输距离：

多模0-2km； 单模：0-120km

最大光功率预留量：

15dbm/20dbm/25dbm/30dbm

光纤接口

FC/ST/SC可选

视频指标

全双工双向视频

视频通道：

1

信号制式：

PAL/NTSC/SECAM

标称输入输出电平：

1Vp-p （典型）

标称输入输出阻抗：

75Ω

每通道带宽：

8 MHz

抽样频率：

16MHz

量化等级：

8/10bit

微分增益：

< 1%（典型值）

微分相位：

< 1˚（典型值）

加权信噪比：

65dB（典型值）

色亮度延时差：

10ns（典型值）

色亮度增益差：

±10%（典型值）

连接器：

金属BNC/RJ45/工业压接端子

音频指标

输入阻抗：

10K/600/32，平衡/非平衡

输出阻抗：

10K/600/32，平衡/非平衡

输入输出电平：

4Vp-p/12Vp-p

音频带宽：

300~3400Hz/20Hz～20KHz

采样频率：

8KHz/48KHz

量化等级：

8bit/24bit

连接器：

工业标准接线端子/RJ45

异步数据接口

物理接口：

工业标准接线端子/RJ45

RS-485数据接口

据速率：

DC-115.2Kbps/DC-2Mbps

数据误码率：

<10^-12

最大节点数：

128个

最大距离：

1200米

数据协议：

全透明支持任意RS-485协议

网络连接方式：

支持正向/反向/双向RS-485，支持点对点、点对多点连接

RS-422数据接口

数据速率：

DC-115.2Kbps/DC-2Mbps

数据误码率：

< 10^-12

最大距离：

1200米

数据协议：

全透明支持任意RS-422协议

网络连接方式：

支持点对点、点对多点连接

RS232数据接口

数据速率：

DC-115.2Kbps/DC-2Mbps

数据误码率：

< 10^-12

数据协议：

全透明支持任意RS-232协议

尺寸/供电/功率

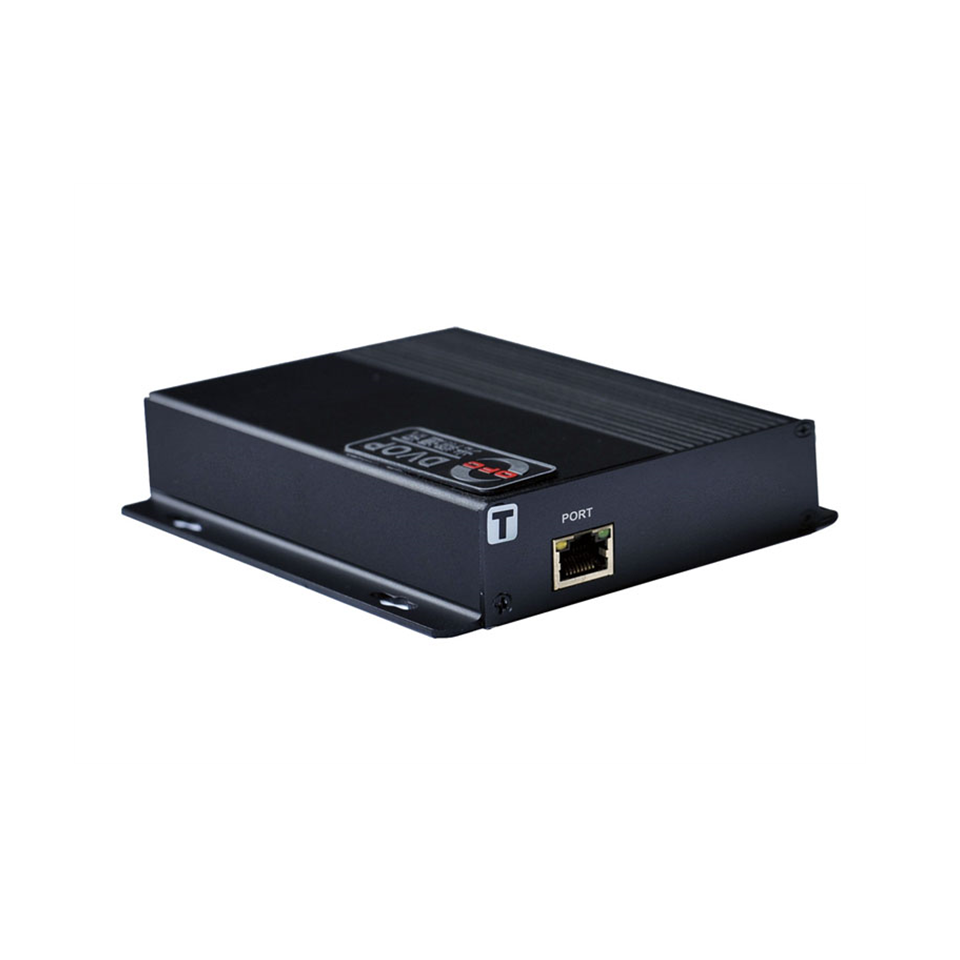

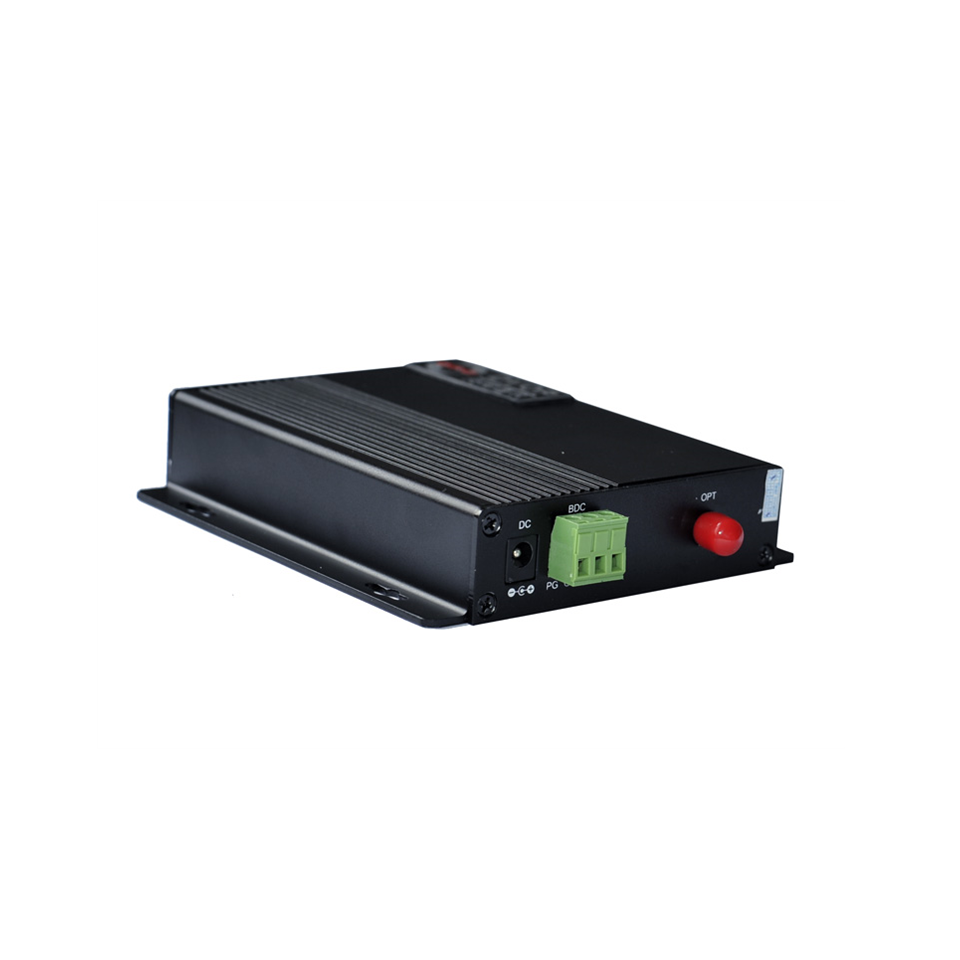

独立式

尺寸：

121mm(长)*130mm(宽)*26mm(高)

供电方式：

外接电源适配器,12VDC

最大消耗功率：

3W

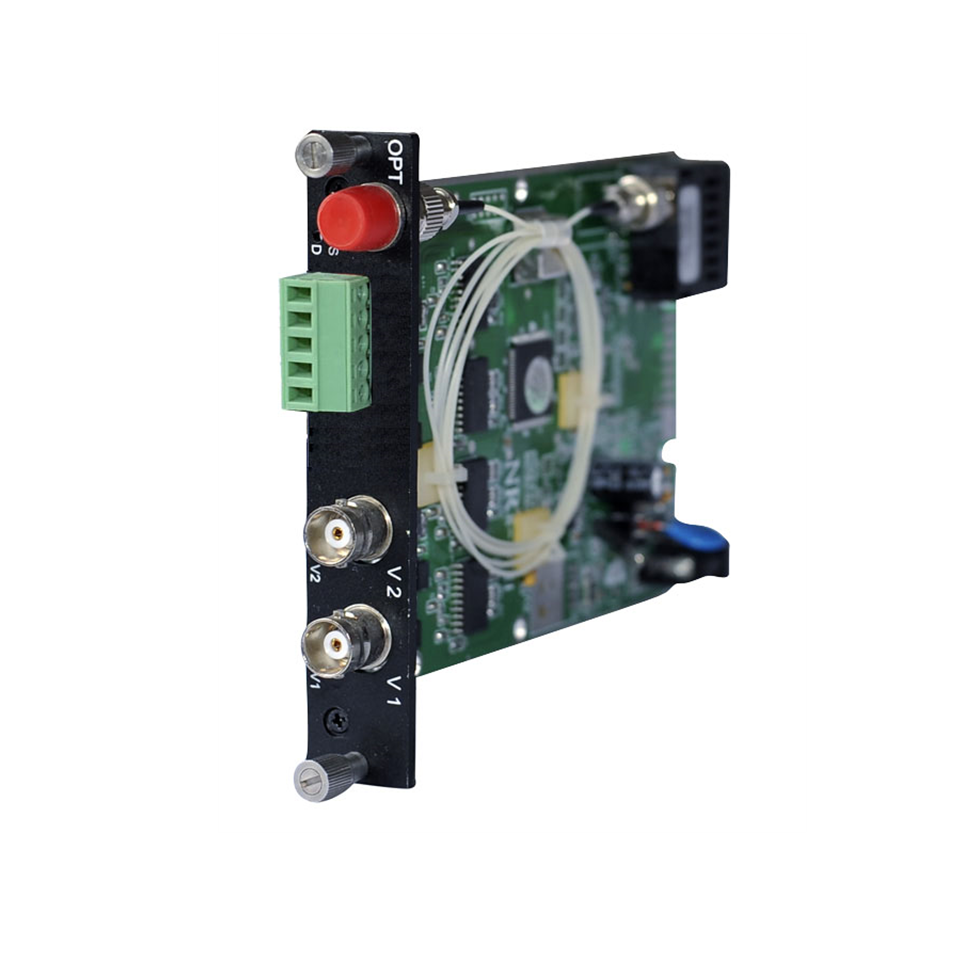

机架式

尺寸：

2.5U标准,占用2.5U机架1个插槽位置

供电方式：

机架电压交直流220V/110V、-48V、+24V、+12V可选

最大消耗功率：

150W(整机架)
