DVOP-VE-VS01 半双工双向可视对讲光端机

       DVOP-VE-VS01可视对讲光端机是深圳光翔通讯专用于可视对讲门禁的光端机,实现将可视对讲系统的一路半双工双向对讲视频,多达3路数据,1路对讲音频采用单纤数字化传输。DVOP-VE-VS01采用模拟接口和对讲设备对接,采用模块化设计,利用光翔公司独特的“数字化自适应视频自动切换控制”,“多通道双向音视频数据复用”,“自适应音频电压数据混传控制”等技术,能和目前国内、国际的绝大部分的对讲系统实现无缝对接,无需对原来可视门禁对讲系统作任何改变,即可一步实现数字化、光纤化、长距化的组网需求。DVOP-VE-VS01实现了可视对讲的点对点星形联网,手拉手总线型联网,分布式混合型联网等各种组网方式,快速、便利架构各种应用环境的可视对讲系统的组网。

       DVOP-VE系列采用先进的数字视频、音频、数据、网络复用技术及光纤传输技术设计,在一根光纤实现对讲系统中的多路单向/全双工双向视频/半双工双向视频,多路RS485/RS232/脉冲数据,多路全双工/半双工音频,各种门禁开锁信号的实时同步、无失真、高质量地传输。

●   采用数字化自适应视频自动切换控制,自适应自动完成半双工视频切换,无需外加任何控制

●   可支持3路RS485/RS232/RS422等各种数据类型,零延时切换技术,数据率可高达2Mbps

●   音频可支持全双工双向、半双工双向,音频阻抗10K/600/32可选,幅度4V/12Vp-p可选

●   自适应技术,直接连接即可使用,无需任何现场的电、光调节

●   工业级设计,采用工业级原装器件,采用沉金PCB板,设备长期运行可靠稳定

●   支持点对点星形联网,手拉手总线型联网,分布式混合型联网等各种联网方式

●   铝合金外壳,可桌面式/墙挂式安装

●   标准5V供电,可支持12VDC/24VDC/48VDC等多种工控现场供电

●   高等级的雷电、浪涌,ESD防护设计,确保设备在恶劣的电磁环境下长期可靠运行

●   全数字光纤传输平台、同平台多业务灵活配置,可以组成复杂的通信网络,节省了投资资源

●   具备电源、光纤链路、呼叫、通话状态的完善指示

●   支持集中机架式插卡安装,采用2.5U机架,单机架最大

光学指标

波长:

多模:850/1310nm;单模:1310/1550nm;DFB:1260~1610nm

出纤功率:

0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm

接收灵敏度:

-26dBm

单波长带宽:

155M

传输距离:

多模0-2km 单模:0-120km

最大光功率预留量:

15dbm/20dbm/25dbm/30dbm

光纤接口

FC/ST/SC可选

视频指标

半双工双向视频

视频通道:

1

信号制式:

PAL/NTSC/SECAM

标称输入输出电平:

1Vp-p (典型)

标称输入输出阻抗:

75Ω

每通道带宽:

8 MHz

抽样频率:

16MHz

量化等级:

8/10bit

微分增益:

< 1%(典型值)

微分相位:

< 1˚(典型值)

加权信噪比:

65dB(典型值)

色亮度延时差:

10ns(典型值)

色亮度增益差:

±10%(典型值)

连接器:

金属BNC/RJ45/工业压接端子

音频指标

输入阻抗:

10K/600/32,平衡/非平衡

输出阻抗:

10K/600/32,平衡/非平衡

输入输出电平:

4Vp-p/12Vp-p

音频带宽:

300~3400Hz/20Hz20KHz

采样频率:

8KHz/48KHz

量化等级:

8bit/24bit

连接器:

工业标准接线端子/RJ45

异步数据接口

物理接口:

工业标准接线端子/RJ45

RS-485数据接口

据速率:

DC-115.2Kbps/DC-2Mbps

数据误码率:

<10-12

最大节点数:

128

最大距离:

1200

数据协议:

全透明支持任意RS-485协议

网络连接方式:

支持正向/反向/双向RS-485,支持点对点、点对多点连接

RS-422数据接口

数据速率:

DC-115.2Kbps/DC-2Mbps

数据误码率:

< 10-12

最大距离:

1200

数据协议:

全透明支持任意RS-422协议

网络连接方式:

支持点对点、点对多点连接

RS232数据接口

数据速率:

DC-115.2Kbps/DC-2Mbps

数据误码率:

< 10-12

数据协议:

全透明支持任意RS-232协议

尺寸/供电/功率

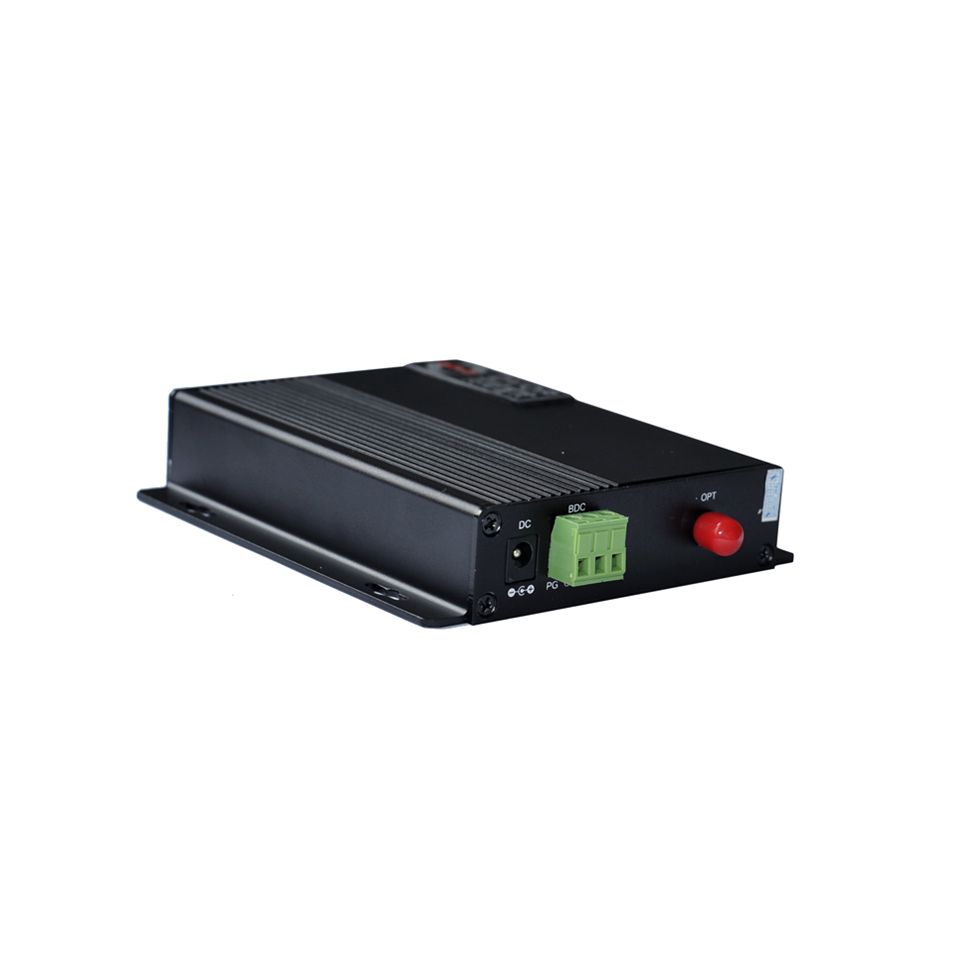

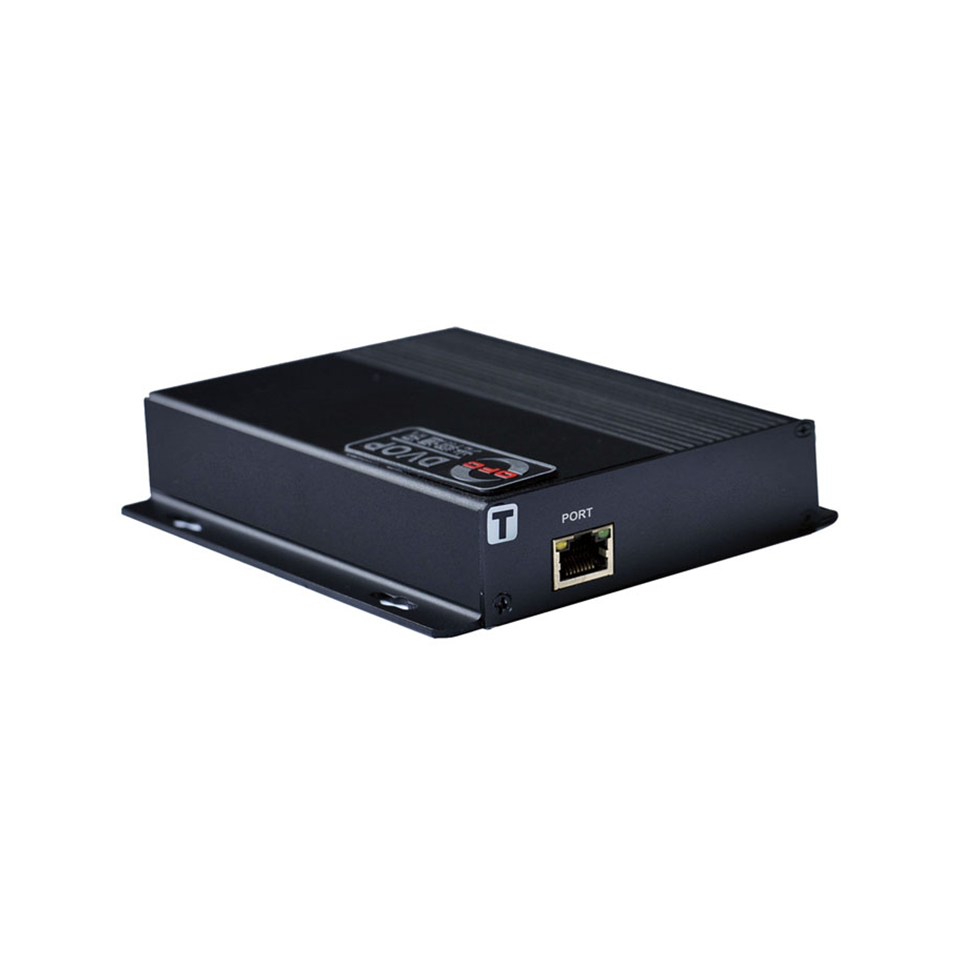

独立式

尺寸:

121mm(长)*130mm(宽)*26mm(高)

供电方式:

外接电源适配器,12VDC

最大消耗功率:

3W

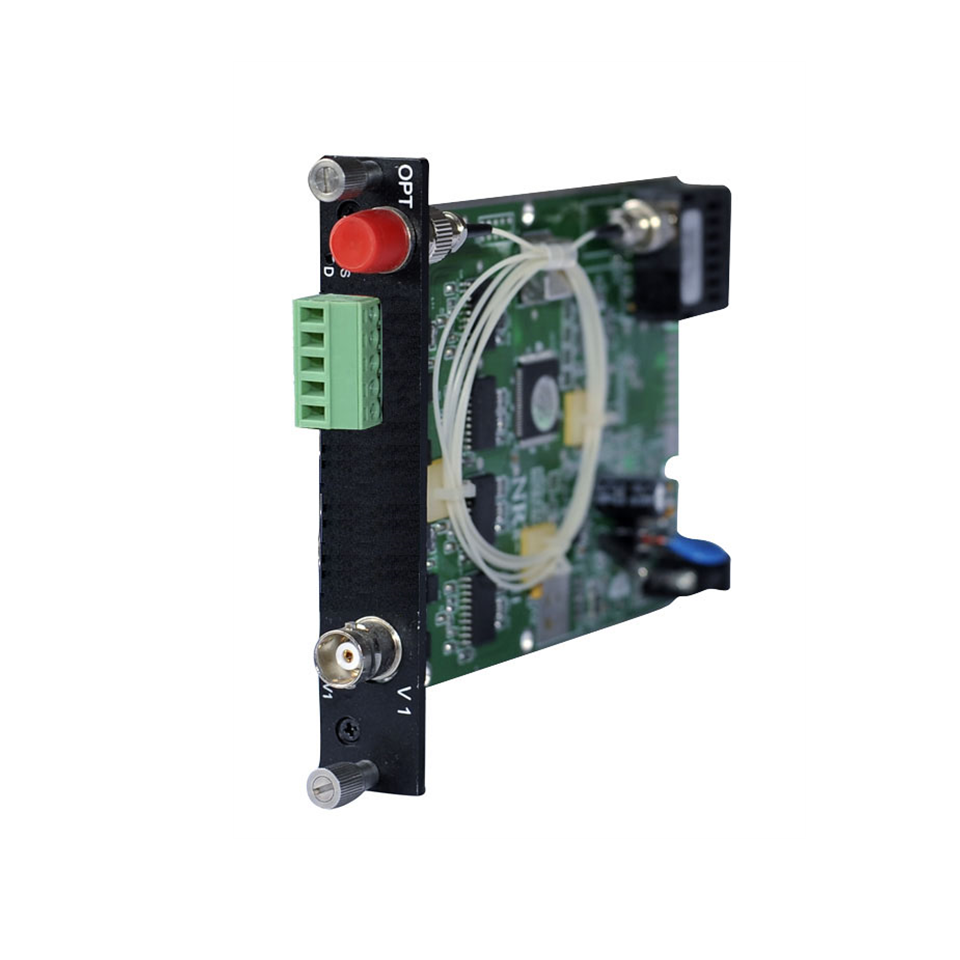

机架式

尺寸:

2.5U标准,占用2.5U机架1个插槽位置

供电方式:

机架电压交直流220V/110V、-48V+24V+12V可选

最大消耗功率:

150W(整机架)
