- DVOP-AD-KU02 2路开关量光端机
DVOP-AD-KU02实现单纤上2路单向可网管型开关量、告警量光端机，支持任意有源或无源报警、开关量、TTL、或无源开关、按钮输入，支持任意有源或无源报警、开关量的TTL、继电器触点输出。采用铝合金外壳，具备桌面式安装、墙挂式安装、集中机架式插卡安装等多种安装方式，采用原装工业级器件、数据接口采用多级雷电防护，适合在各种恶劣的工作环境下使用。可接入e-MS网管系统，实现对设备运行实时状态、环境、电压等多种参数的实时监控。
DVOP-AD光端机支持集中管理式插卡应用，支持网管功能，可无缝的接入我们的集中管理平台e－MS中，支持远端机和局端机整套综合传输系统的网管功能，开放式的接口设计允许融入到更高级别的网管体系当中。
● 输入采用光藕隔离，输出采用继电器输出，具备良好的电气隔离性能
● 大电流输出，可选1A/2A/5A继电器触点输出
● 工业级设计，采用工业级原装器件，采用沉金PCB板，设备长期运行可靠稳定
● 铝合金外壳，可桌面式/墙挂式安装
● 标准5V供电，可支持12VDC/24VDC/48VDC等多种工控现场供电
● 集中机架式插卡安装，采用2.5U机架，单机架最大可插21块
● 支持环形网组网，光口支持1:1的备份工作方式，双路由组成自愈环，充分保障重要信息的高可靠性传输
● 业内最高等级的雷电、浪涌，ESD防护设计，确保设备在恶劣的电磁环境下长期可靠运行
● 全数字光纤传输平台、同平台多业务灵活配置，可以组成复杂的通信网络，节省了投资资源
● 电源支持1+1热备份工作方式，更适用于高稳定应用要求
● 支持基于GIS的e-MS网管系统，方便进行大网络的监测管理
● 支持视频/音频/数据/电话/对讲等的信号交叉连接功能，在管理平台上进行远程调度和设置
● 无电磁干扰（EMI）、射频干扰（RFI）以及共地回路
● 具备电源、光纤链路、开关量状态完善的指示
|
光学指标 |
波长： |
多模:850/1310nm;单模:1310/1550nm;DFB:1260~1610nm |
|
出纤功率： |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
|
接收灵敏度： |
≤-26dBm |
|
|
单波长带宽： |
155M |
|
|
传输距离： |
多模0-2km； 单模：0-120km |
|
|
最大光功率预留量： |
15dbm/20dbm/25dbm/30dbm |
|
|
光纤接口 |
FC/ST/SC可选 |
|
|
报警/开关量/远程控制接口 |
报警、开关量物理接口： |
工业标准接线端子/RJ45 |
|
报警、开关量输入信号： |
任意有源或无源报警、开关量输入，支持TTL、无源开关、按钮 |
|
|
报警、开关量输出信号： |
任意有源或无源报警、开关量输出，支持TTL、继电器触点输出 |
|
|
尺寸/供电/功率 |

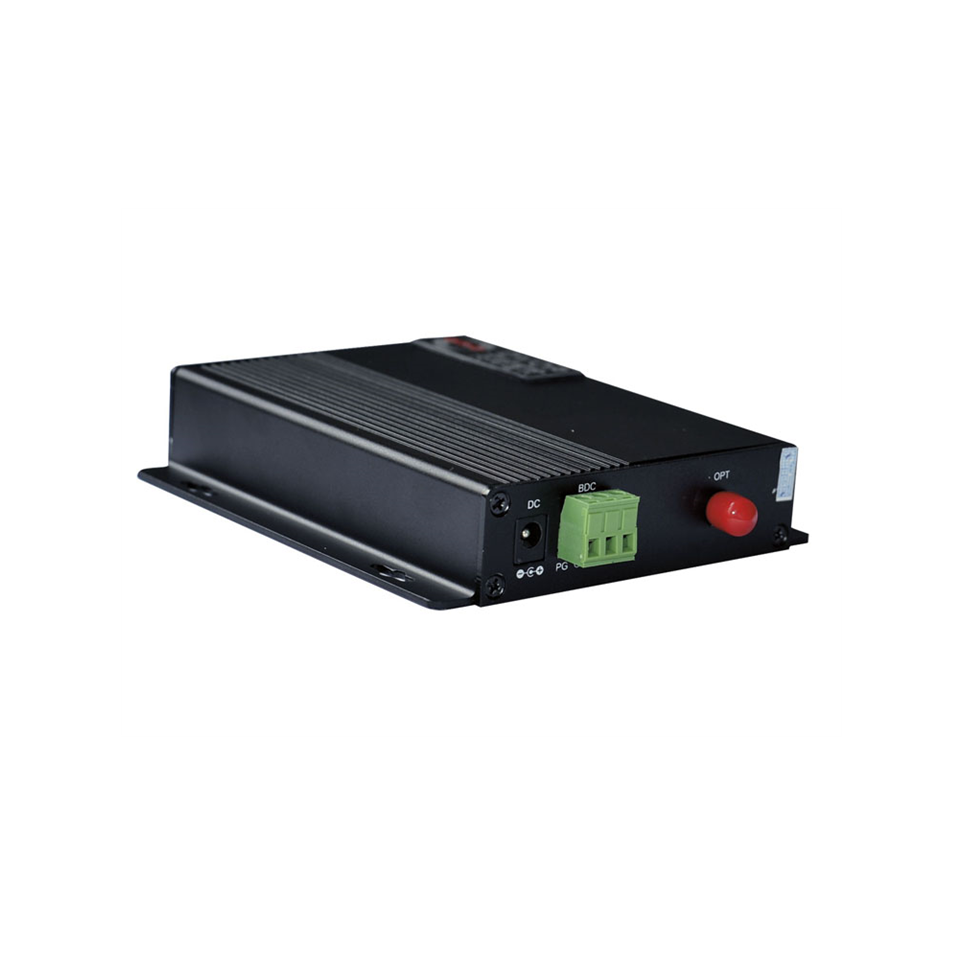

壁挂式 |
|
|
尺寸： |
121mm(长)*130mm(宽)*28mm(高) |
|
|
供电方式： |
外接电源适配器,220V/110VAC、-48VDC、24VDC、12VDC可选 |
|
|
最大消耗功率： |
2W |
|
|

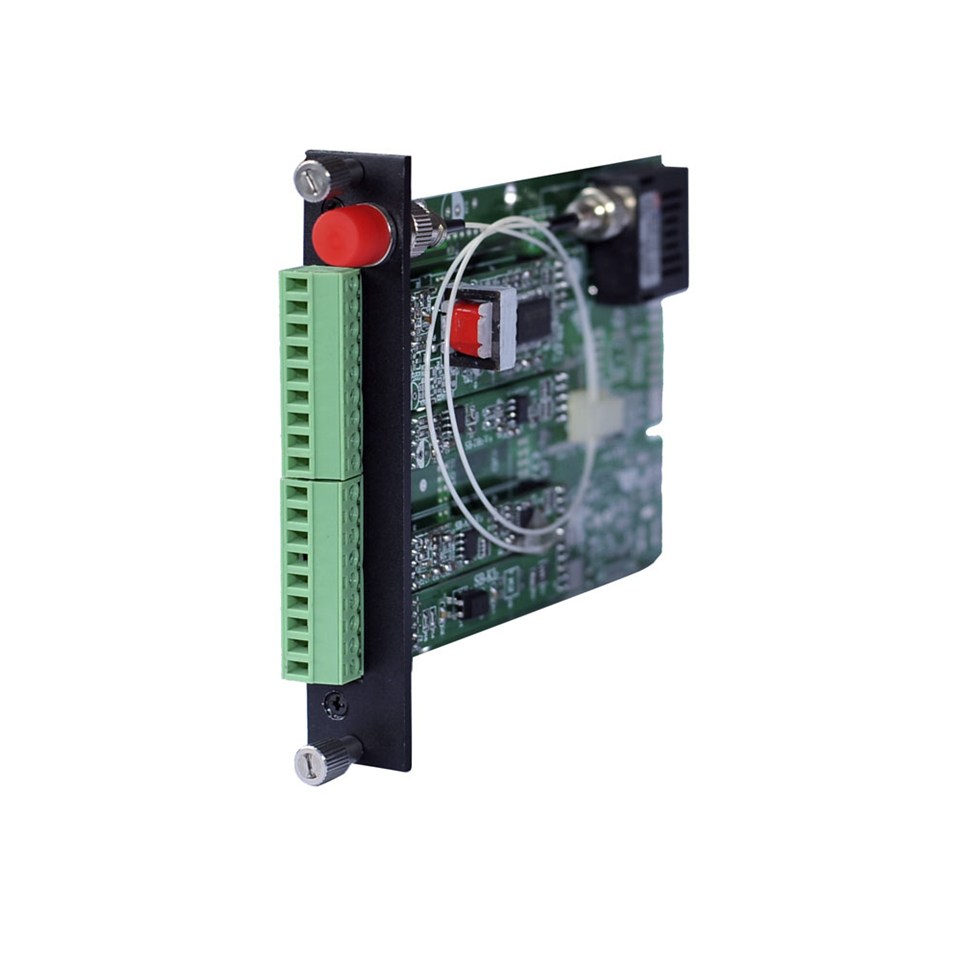

机架插卡式 |
||
|
尺寸： |
2.5U标准,占用2.5U机架1个插槽位置 |
|
|
供电方式： |
机架电压交直流220V/110V、-48V、+24V、+12V可选 |
|
|
最大消耗功率： |
150W(整机架) |
|
