DVOP-AD-KU04 4路开关量光端机


       DVOP-AD-KU04实现单纤上4路单向可网管型开关量、告警量光端机,支持任意有源或无源报警、开关量、TTL或无源开关、按钮输入,支持任意有源或无源报警、开关量的TTL、继电器触点输出。采用铝合金外壳,具备桌面式安装、墙挂式安装、集中机架式插卡安装等多种安装方式,采用原装工业级器件、数据接口采用多级雷电防护,适合在各种恶劣的工作环境下使用。可接入e-MS网管系统,实现对设备运行实时状态、环境、电压等多种参数的实时监控。

       DVOP-AD光端机支持集中管理式插卡应用,支持网管功能,可无缝的接入我们的集中管理平台eMS中,支持远端机和局端机整套综合传输系统的网管功能,开放式的接口设计允许融入到更高级别的网管体系当中。


●   输入采用光藕隔离,输出采用继电器输出,具备良好的电气隔离性能

●   大电流输出,可选1A/2A/5A继电器触点输出

●   工业级设计,采用工业级原装器件,采用沉金PCB板,设备长期运行可靠稳定

●   铝合金外壳,可桌面式/墙挂式安装

●   标准5V供电,可支持12VDC/24VDC/48VDC等多种工控现场供电

●   集中机架式插卡安装,采用2.5U机架,单机架最大可插21块

●   支持环形网组网,光口支持1:1的备份工作方式,双路由组成自愈环,充分保障重要信息的高可靠性传输

●   业内最高等级的雷电、浪涌,ESD防护设计,确保设备在恶劣的电磁环境下长期可靠运行

●   全数字光纤传输平台、同平台多业务灵活配置,可以组成复杂的通信网络,节省了投资资源

●   电源支持1+1热备份工作方式,更适用于高稳定应用要求

●   支持基于GIS的e-MS网管系统,方便进行大网络的监测管理

●   支持视频/音频/数据/电话/对讲等的信号交叉连接功能,在管理平台上进行远程调度和设置

●   无电磁干扰(EMI)、射频干扰(RFI)以及共地回路

●   具备电源、光纤链路、开关量状态完善的指示

光学指标

波长:

多模:850/1310nm;单模:1310/1550nm;DFB:1260~1610nm

出纤功率:

0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm

接收灵敏度:

-26dBm

单波长带宽:

155M

传输距离:

多模0-2km 单模:0-120km

最大光功率预留量:

15dbm/20dbm/25dbm/30dbm

光纤接口

FC/ST/SC可选

报警/开关量/远程控制接口

报警、开关量物理接口:

工业标准接线端子/RJ45

报警、开关量输入信号:

任意有源或无源报警、开关量输入,支持TTL、无源开关、按钮

报警、开关量输出信号:

任意有源或无源报警、开关量输出,支持TTL、继电器触点输出

尺寸/供电/功率

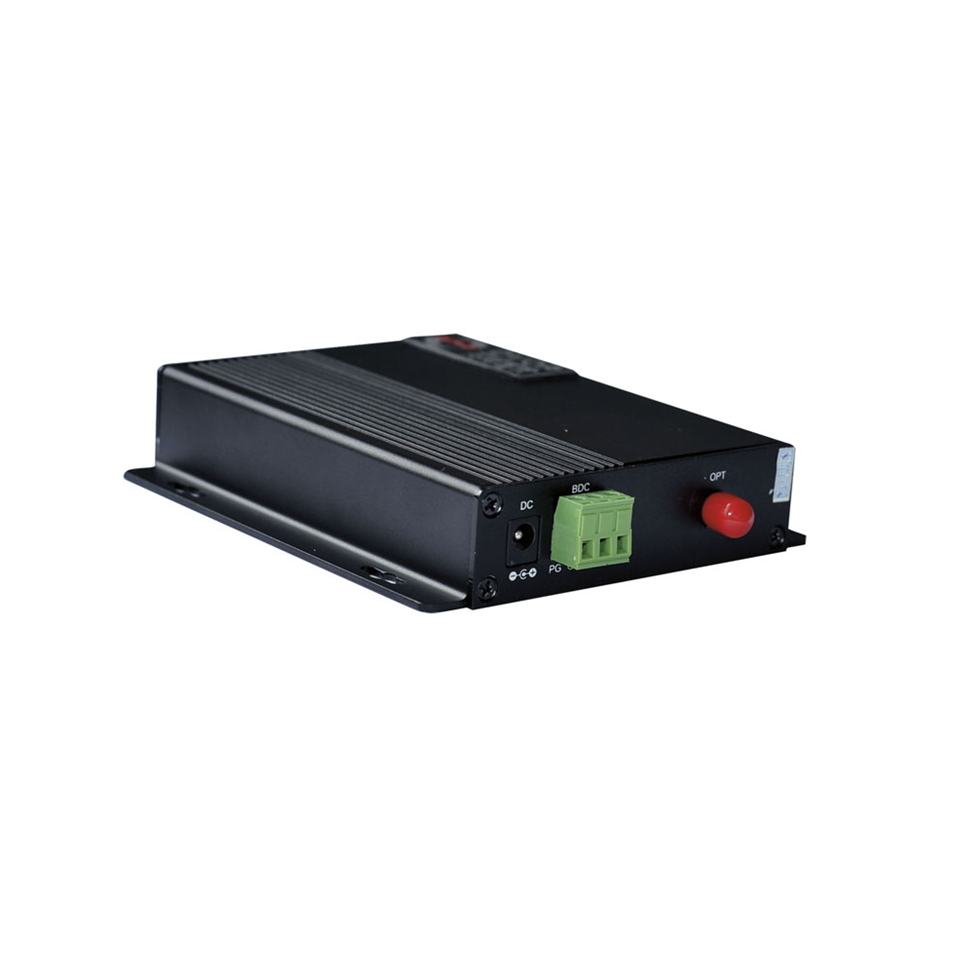

 壁挂式

尺寸:

121mm(长)*130mm(宽)*28mm(高)

供电方式:

外接电源适配器,220V/110VAC、-48VDC24VDC12VDC可选

最大消耗功率:

 2W

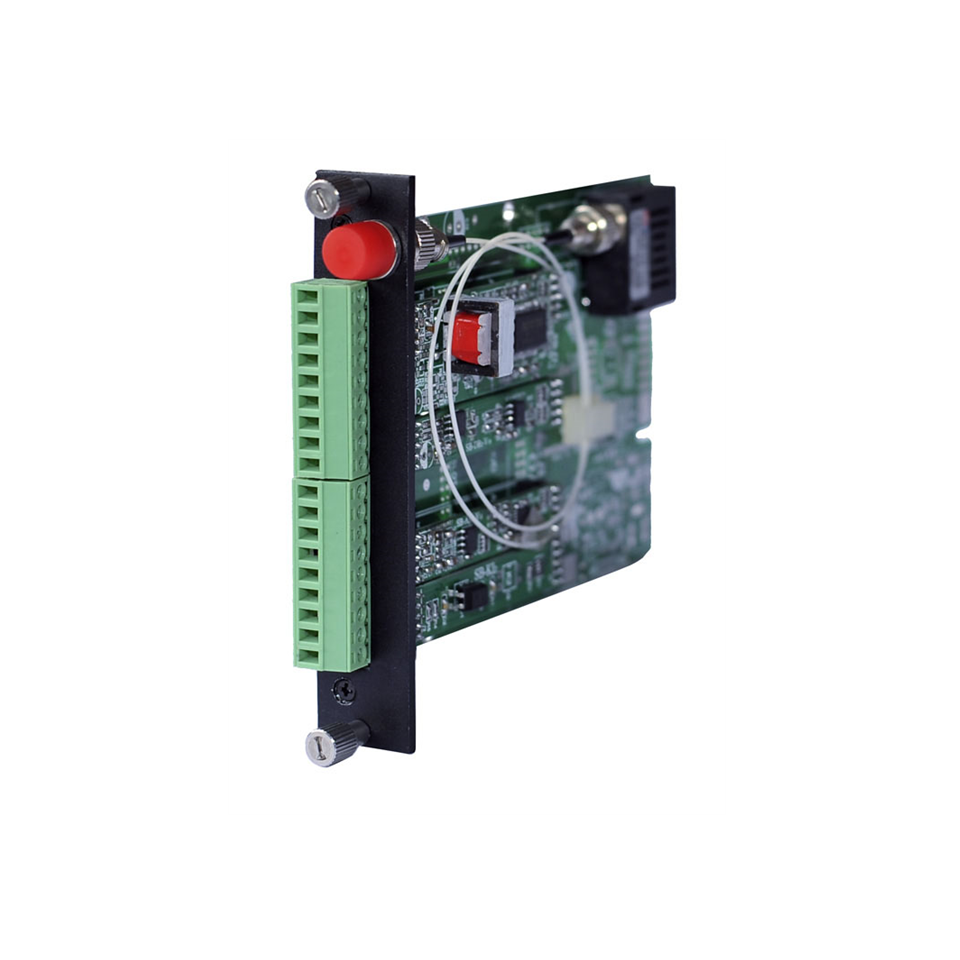

机架插卡式

尺寸:

2.5U标准,占用2.5U机架1个插槽位置

供电方式:

机架电压交直流220V/110V、-48V+24V+12V可选

最大消耗功率:

150W(整机架)
