- DVOP-VE-AI08 8路爱峰对讲光端机
-
DVOP-VE-AI08是光翔具备完全的核心知识产权的8路爱峰对讲专用光端机,实现在单纤上传输多达16路的爱峰对讲信号,通过独有的电压、信令、音频分拆复用技术实现了将爱峰模拟对讲信号转换为光信号的实时、同步、无失真、高质量地传输,而无需对爱峰对讲主机和分机作任何变动,能自适应识别和兼容爱峰LEF、NEM、LEM三大系列的音频和控制协议,能稳定可靠的实现三大爱峰系列的所有功能。DVOP-VE-AI08针对雷电、浪涌、静电ESD恶劣环境进行了专门的设计,采用桥式多级防护使得设备能在强电场的环境下稳定可靠的运行,实现了设备电话、音频、数据、网络、告警量、电源等所有外接端口的全方位的防护处理,达到三级防雷标准。
DVOP-VE-AI08光端机支持集中管理式插卡应用,支持网管功能,可无缝的接入我们的集中管理平台e-MS中,支持远端机和局端机整套综合传输系统的网管功能,开放式的接口设计允许融入到更高级别的网管体系当中。
● 自适应识别和兼容爱峰LEF、NEM、LEM三大系列的音频和控制协议,实现爱峰对讲所有功能
● 独有的电压/信令/音频分拆复用技术实现了和爱峰对讲的无缝对接,无需对爱峰对讲主机和分机作任何变动
● 先进的自适应技术,使用时无需任何调整
● 工业级设计,采用工业级原装器件,采用沉金PCB板,设备长期运行可靠稳定
● 铝合金外壳,可桌面式/墙挂式安装
● 标准5V供电,可支持12VDC/24VDC/48VDC等多种工控现场供电
● 集中机架式插卡安装,采用2.5U机架,单机架最大可插21块
● 业内最高等级的雷电、浪涌,ESD防护设计,确保设备在恶劣的电磁环境下长期可靠运行
● 全数字光纤传输平台、同平台多业务灵活配置,可以组成复杂的通信网络,节省了投资资源
● 电源支持1+1热备份工作方式,更适用于高稳定应用要求
● 支持基于GIS的e-MS网管系统,方便进行大网络的监测管理
● 无电磁干扰(EMI)、射频干扰(RFI)以及共地回路
● 具备电源、光纤链路、呼叫、通话状态的完善指示
① 光接口指标
波长: 850/1310nm(多模);1260~ 1360,1470~ 1610(单模)
出纤功率: 0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm
接收灵敏度: ≤-28dBm
单波长带宽: 155M
传输距离: 多模0-2km; 单模:0-25km,0-60km,0-100km
最大光功率预留量: 18dbm/20dbm/25dbm/30dbm
光纤接口 FC/ST/SC可选
② 爱峰对讲接口
物理接口: 工业压接端子
线路输入阻抗: 同爱峰对讲
线路输出阻抗: 同爱峰对讲
对讲音频输入输出电平:同爱峰对讲
对讲音频带宽: 20Hz~20KHz
对讲音频采样率: 48KHz
对讲音频量化: 24bit
控制信令: 透明支持任意带内随路信令
连接方式: 点对点星型连接
③ 工作环境(室外或室内均可)
工作温度: -40℃~+80℃
湿度: 0~95%不结凝
防护等级: 通用工业标准或特殊指定
④ 外型尺寸、供电方式及功率耗散

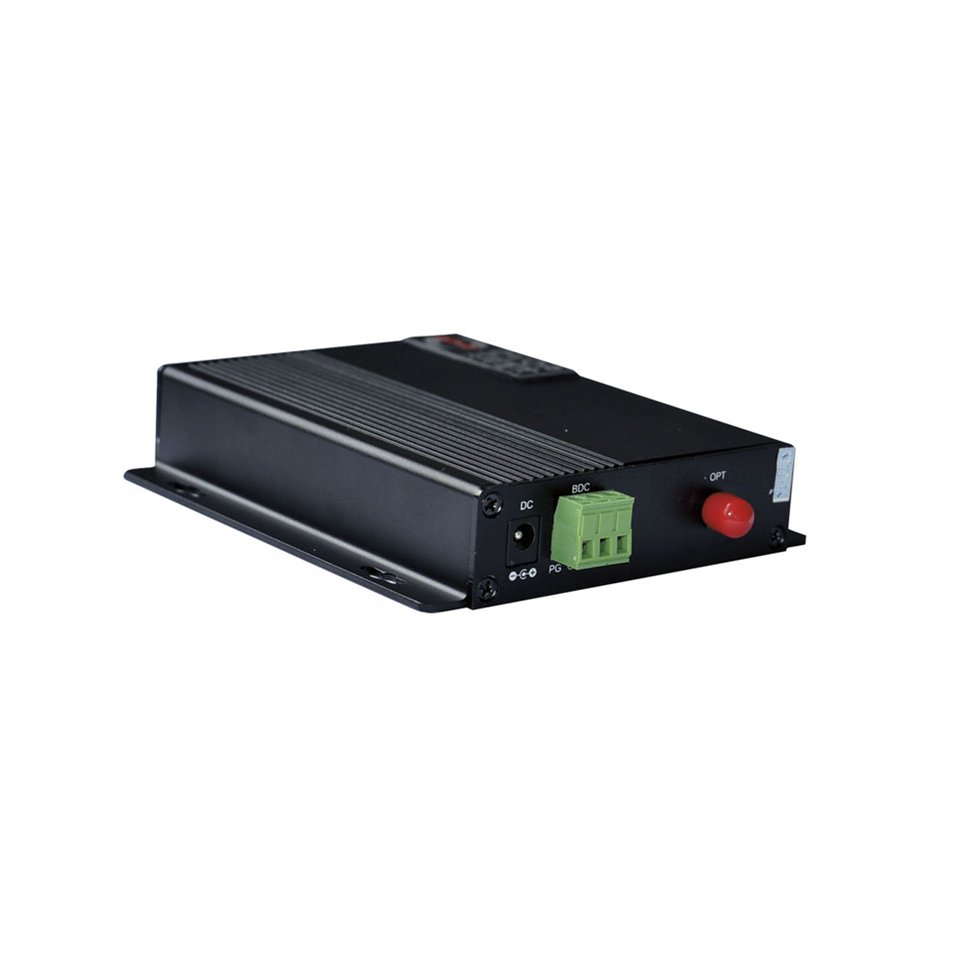

壁挂式或独立(放置于监控现场、室外或中心):
尺寸: 121mm(长)*130mm(宽)*28mm(高),121mm(长)*130mm(宽)*44mm(高)
供电方式: +5V输入,外接电源适配器(电压交直流220V/-48V/+12V/+6V可选)
最大消耗功率: 5W
1U机架式(放置于监控现场、室外或中心):
尺寸: 1U标准: 480mm(L) X 250mm(W) X 45mm(H)
供电方式: 电压交直流220V/110V-48V、+24V、+12V、+6V可选
最大消耗功率: 15W

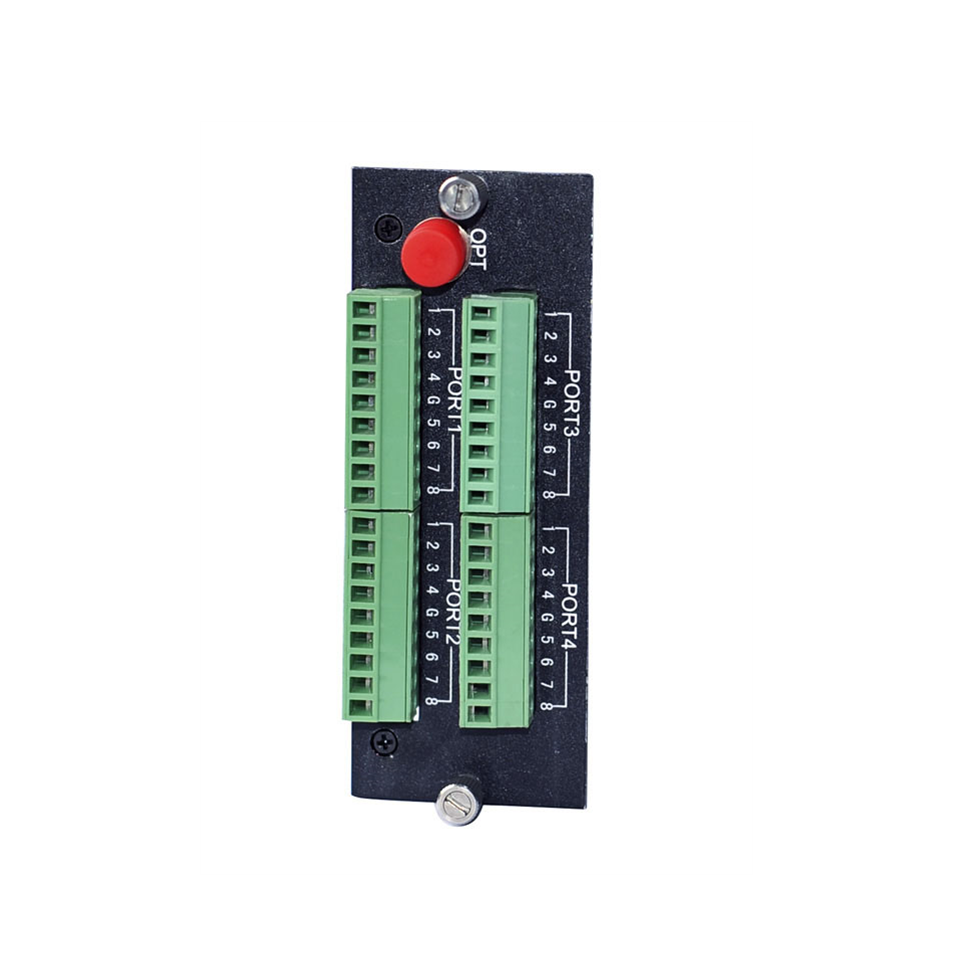

2.5U机架插卡式(最多21块插卡插入同一机架):
尺寸: 2.5U标准,单板占用2.5U机架1/2个插槽位置
供电方式: +5V输入,由2.5U机架集中统一供电
最大消耗功率: 150W
