- DVOP-AD-DB08 8路工业双向数据光端机
- DVOP-AD-DB08为工业级的单纤可网管型数据光端机，俗称“光猫”，采用单纤传输8路双向RS485/RS232串口/RS422等各种类型的单向/双向数据，并可提供CAN、MBUS、Profibus、Lonworks等各种异步/同步数据接口工业级光端机。采用铝合金外壳，具备桌面式安装、墙挂式安装、集中机架式插卡安装等多种安装方式，采用原装工业级器件、数据接口采用多级雷电防护，适合在各种恶劣的工作环境下使用。该产品采用自适应技术，自适应数据/串口等的波特率、数据方向等，现场无需任何调整。采用零延时切换技术，实现从DC-2Mbps的可靠通信速率，支持集中管理式插卡应用，支持网管功能，可接入e-MS网管系统，实现对设备运行实时状态、环境、电压等多种参数的实时监控。
● 先进的自适应技术，自适应RS485、RS232串口、RS422接口速率和数传方向，现场无需任何调整
● 零延时自动切换技术，最大通信速率可到2000Kbps
● 工业级设计，采用工业级原装器件，采用沉金PCB板，设备长期运行可靠稳定

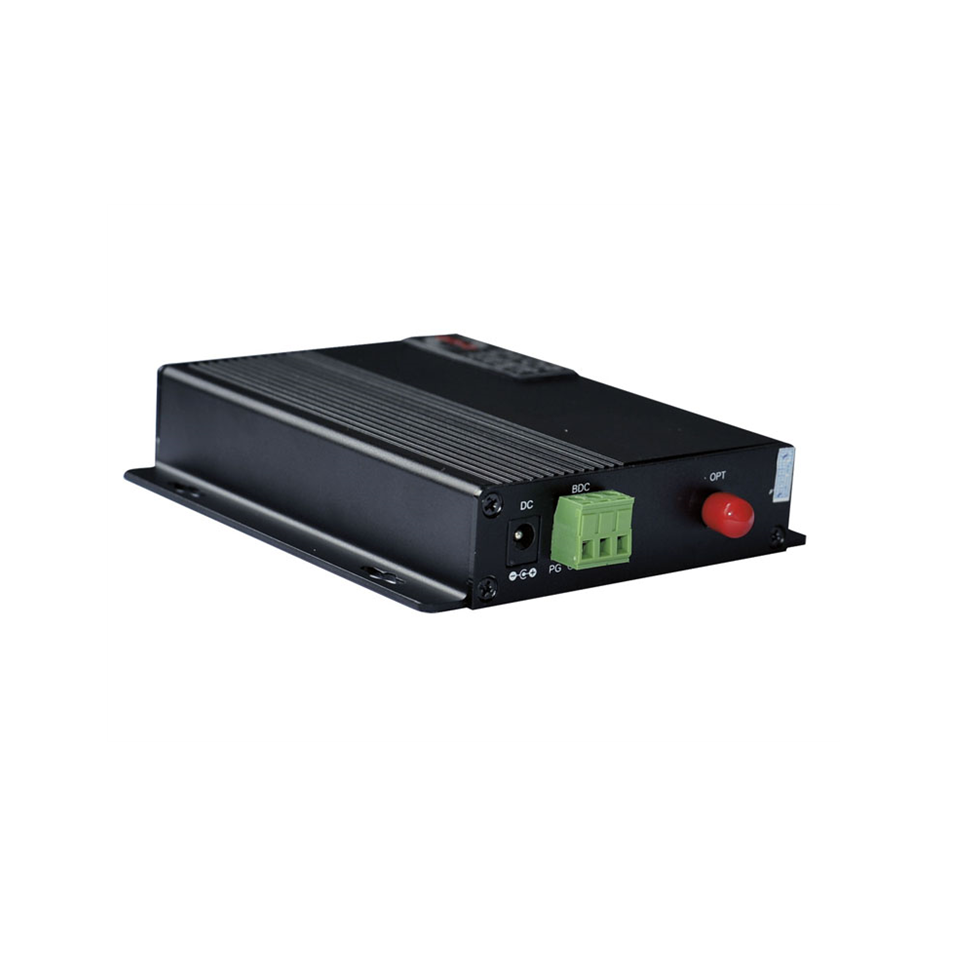

● 铝合金外壳，可桌面式/墙挂式安装
● 标准5V供电，可支持12VDC/24VDC/48VDC等多种工控现场供电

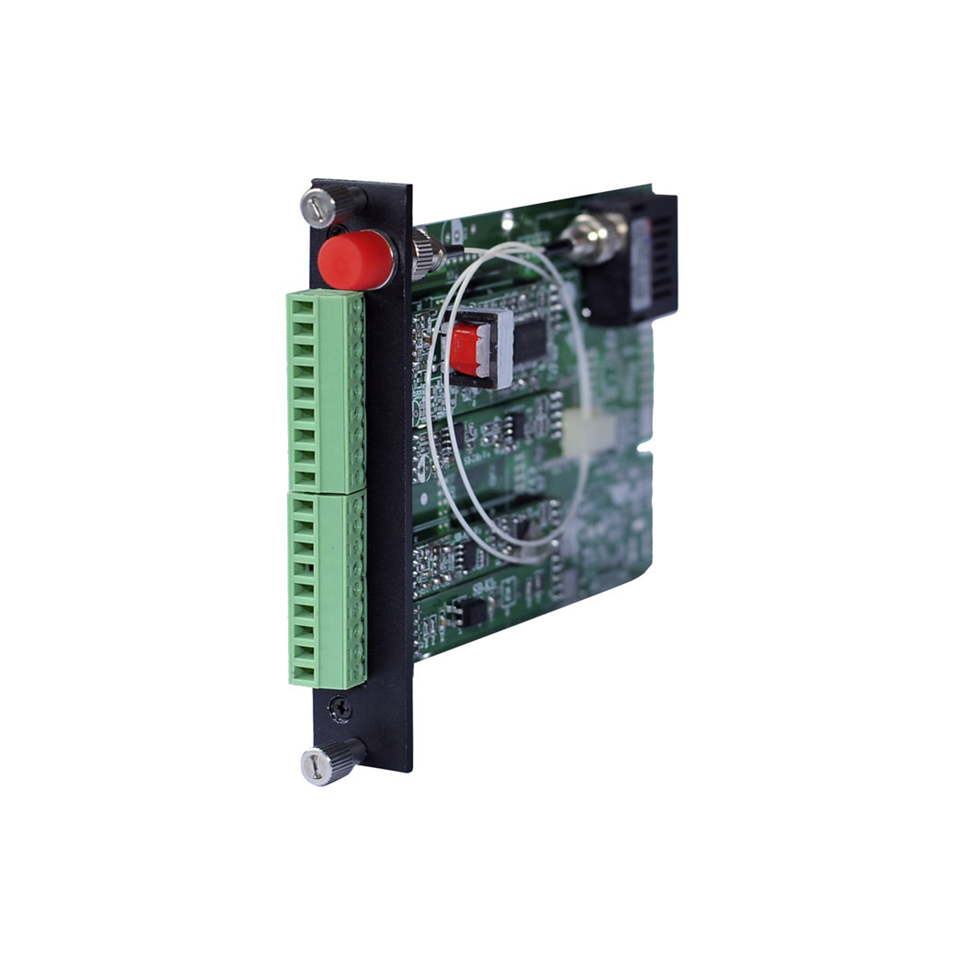

● 集中机架式插卡安装，采用2.5U机架，单机架最大可插21块
● 支持环形网组网，光口支持1:1的备份工作方式，双路由组成自愈环，充分保障重要信息的高可靠性传输
● 业内最高等级的雷电、浪涌，ESD防护设计，确保设备在恶劣的电磁环境下长期可靠运行
● 全数字光纤传输平台、同平台多业务灵活配置，可以组成复杂的通信网络，节省了投资资源
● 电源支持1+1热备份工作方式，更适用于高稳定应用要求
● 支持基于GIS的e-MS网管系统，方便进行大网络的监测管理
● 支持视频/音频/数据/电话/对讲等的信号交叉连接功能，在管理平台上进行远程调度和设置
● 无电磁干扰（EMI）、射频干扰（RFI）以及共地回路
● 具备电源、光纤链路、数据状态，视频支路状态完善的指示
① 光接口指标
波长： 850/1310nm(多模)；1260~ 1360，1470~ 1610（单模）
出纤功率： 0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm
接收灵敏度： ≤-28dBm
单波长带宽： 155M/1.25G
传输距离： 多模0-2km； 单模：0-25km，0-60km，0-100km
最大光功率预留量： 18dbm/20dbm/25dbm/30dbm
光纤接口 FC/ST/SC可选
② 异步数据接口
物理接口： 工业标准接线端子
RS-485：
据速率： DC-2Mbps
数据误码率： <10-12
最大节点数： 128个
最大距离： 1200米
数据协议： 全透明支持任意RS-485协议
网络连接方式： 支持正向/反向/双向RS-485，支持点对点、点对多点连接
RS-422数据接口
数据速率： DC-115.2Kbps/DC-2Mbps
数据误码率： < 10-12
最大距离： 1200米
数据协议： 全透明支持任意RS-422协议
网络连接方式： 支持点对点、点对多点连接
曼彻斯特(Manchester)编码数据接口
数据速率： DC-115.2Kbps/DC-2Mbps
数据误码率： < 10-12
最大节点数： 128个
最大距离： 1200米
数据协议： 全透明支持任意RS-485协议
网络连接方式： 支持正向/反向/双向RS-485，支持点对点、点对多点连接
③ 同步通信接口
物理接口： 工业标准接线端子
通信速率： N X 64K各种子速率或全速率,各种异步速率,或其他速率
通信误码率： < 10-12
接口协议： 透明支持各种同步或异步协议
时钟方式： 内时钟或外时钟方式
④ 工作环境(室外或室内均可)
工作温度： -40℃～+80℃
湿度： 0～95%不结凝
防护等级： 通用工业标准或特殊指定
⑤ 外型尺寸、供电方式及功率耗散
壁挂式或独立(放置于监控现场、室外或中心)
尺寸： 121mm(长)*130mm(宽)*28mm(高)，121mm(长)*130mm(宽)*44mm(高)
供电方式： +5V输入，外接电源适配器(电压交直流220V/-48V/+12V/+6V可选)
最大消耗功率： 5W
