DVOP-AD-DB04 4路工业双向数据光端机

       DVOP-AD-DB04为工业级的单纤可网管型数据光端机,俗称“光猫”,采用单纤传输4路双向RS485/RS232串口/RS422等各种类型的单向/双向数据,并可提供CAN、MBUS、ProfibusLonworks等各种异步/同步数据接口工业级光端机。采用铝合金外壳,具备桌面式安装、墙挂式安装、集中机架式插卡安装等多种安装方式,采用原装工业级器件、数据接口采用多级雷电防护,适合在各种恶劣的工作环境下使用。该产品采用自适应技术,自适应数据/串口等的波特率、数据方向等,现场无需任何调整。采用零延时切换技术,实现从DC-2Mbps的可靠通信速率,可接入e-MS网管系统,实现对设备运行实时状态、环境、电压等多种参数的实时监控。

       DVOP-AD光端机支持集中管理式插卡应用,支持网管功能,可无缝的接入我们的集中管理平台eMS中,支持远端机和局端机整套综合传输系统的网管功能,开放式的接口设计允许融入到更高级别的网管体系当中。

●    先进的自适应技术,自适应RS485、RS232串口、RS422接口速率和数传方向,现场无需任何调整

●    零延时自动切换技术,最大通信速率可到2000Kbps

●    工业级设计,采用工业级原装器件,采用沉金PCB板,设备长期运行可靠稳定

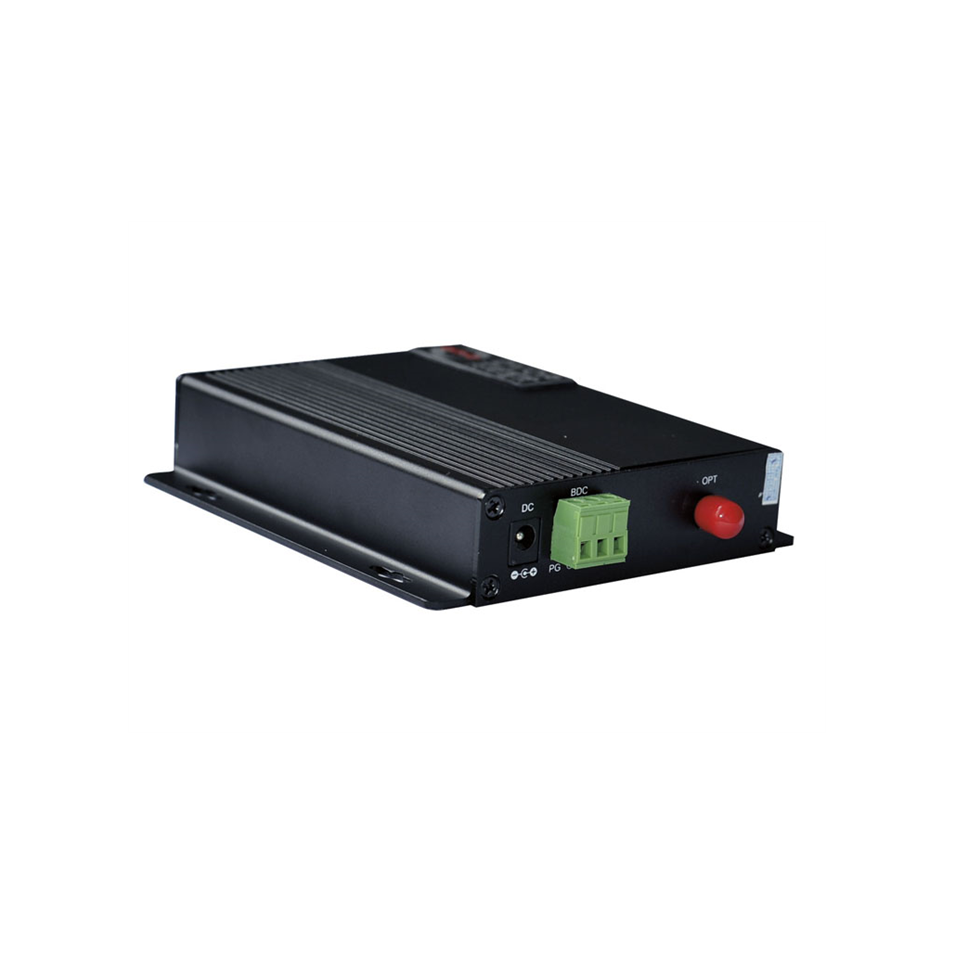

●    铝合金外壳,可桌面式/墙挂式安装

●    标准5V供电,可支持12VDC/24VDC/48VDC等多种工控现场供电

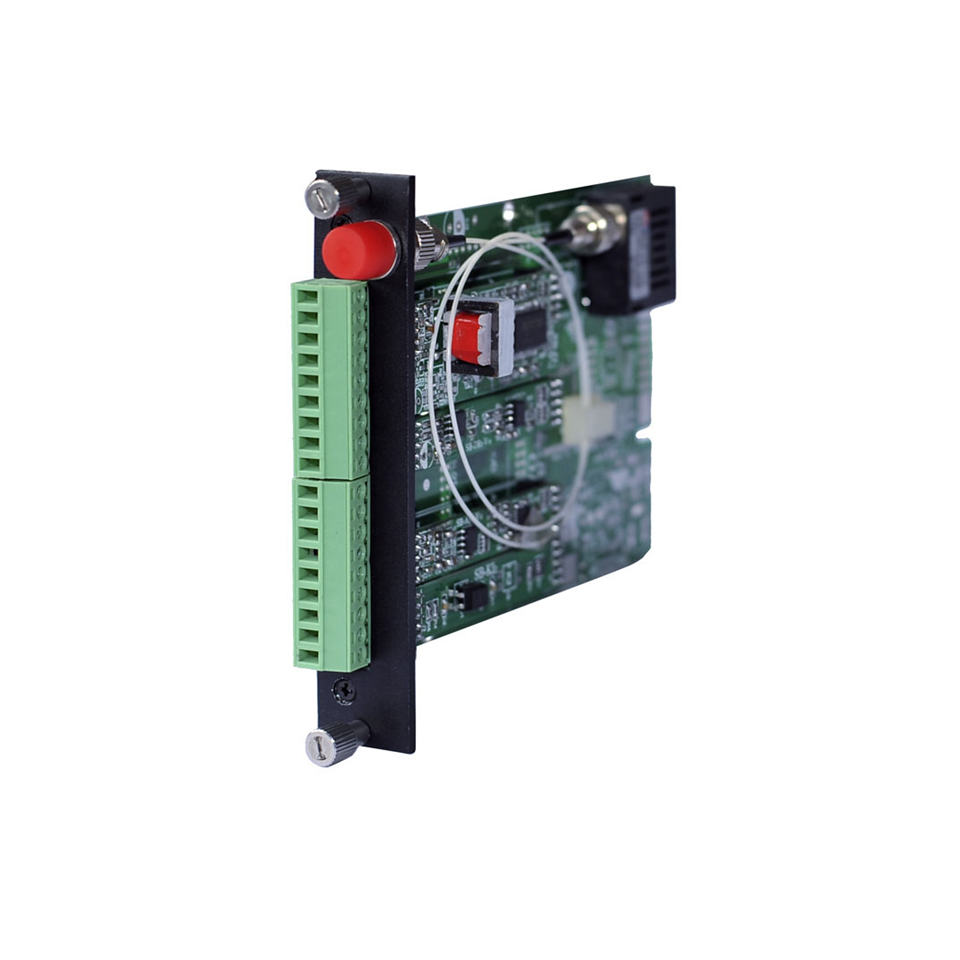

●    集中机架式插卡安装,采用2.5U机架,单机架最大可插21块

●    支持环形网组网,光口支持1:1的备份工作方式,双路由组成自愈环,充分保障重要信息的高可靠性传输

●    业内最高等级的雷电、浪涌,ESD防护设计,确保设备在恶劣的电磁环境下长期可靠运行

●    全数字光纤传输平台、同平台多业务灵活配置,可以组成复杂的通信网络,节省了投资资源

●    电源支持1+1热备份工作方式,更适用于高稳定应用要求

●    支持基于GIS的e-MS网管系统,方便进行大网络的监测管理

●    支持视频/音频/数据/电话/对讲等的信号交叉连接功能,在管理平台上进行远程调度和设置

●    无电磁干扰(EMI)、射频干扰(RFI)以及共地回路

●    具备电源、光纤链路、数据状态,视频支路状态完善的指示

①      光接口指标

波长: 850/1310nm(多模);1260~ 1360,1470~ 1610(单模)

出纤功率: 0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm

接收灵敏度: ≤-28dBm

单波长带宽: 155M/1.25G

传输距离: 多模0-2km; 单模:0-25km,0-60km,0-100km

最大光功率预留量: 18dbm/20dbm/25dbm/30dbm

光纤接口 FC/ST/SC可选

②       异步数据接口

物理接口: 工业标准接线端子

RS-485:

据速率: DC-2Mbps

数据误码率: <10-12

最大节点数: 128个

最大距离: 1200米

数据协议: 全透明支持任意RS-485协议

网络连接方式: 支持正向/反向/双向RS-485,支持点对点、点对多点连接

RS-422数据接口

数据速率: DC-115.2Kbps/DC-2Mbps

数据误码率: < 10-12

最大距离: 1200米

数据协议: 全透明支持任意RS-422协议

网络连接方式: 支持点对点、点对多点连接

曼彻斯特(Manchester)编码数据接口

数据速率: DC-115.2Kbps/DC-2Mbps

数据误码率: < 10-12

最大节点数: 128个

最大距离: 1200米

数据协议: 全透明支持任意RS-485协议

网络连接方式: 支持正向/反向/双向RS-485,支持点对点、点对多点连接

③      同步通信接口

 物理接口: 工业标准接线端子

 通信速率: N X 64K各种子速率或全速率,各种异步速率,或其他速率

 通信误码率: < 10-12

 接口协议: 透明支持各种同步或异步协议

 时钟方式: 内时钟或外时钟方式

④      工作环境(室外或室内均可)

 工作温度: -40℃~+80℃

 湿度: 0~95%不结凝

 防护等级: 通用工业标准或特殊指定

⑤      外型尺寸、供电方式及功率耗散

 壁挂式或独立(放置于监控现场、室外或中心)

 尺寸: 121mm(长)*130mm(宽)*28mm(高),121mm(长)*130mm(宽)*44mm(高)

 供电方式: +5V输入,外接电源适配器(电压交直流220V/-48V/+12V/+6V可选)

 最大消耗功率: 5W
