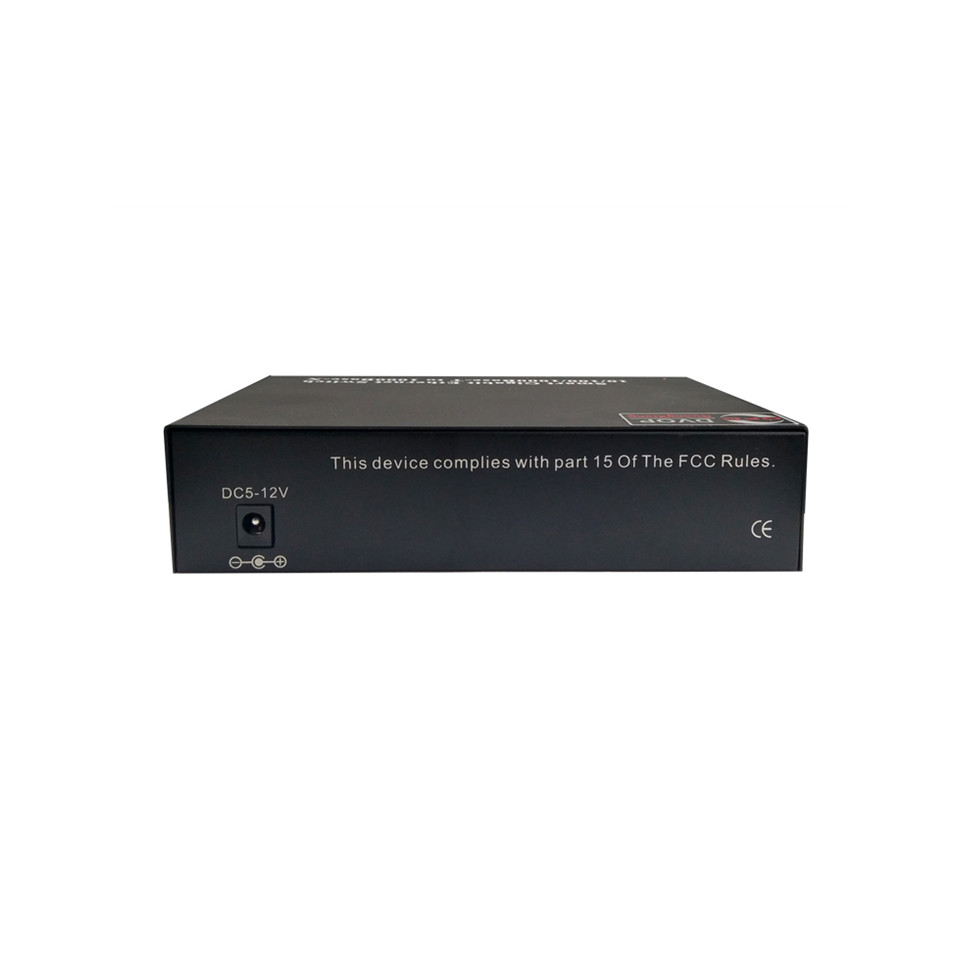

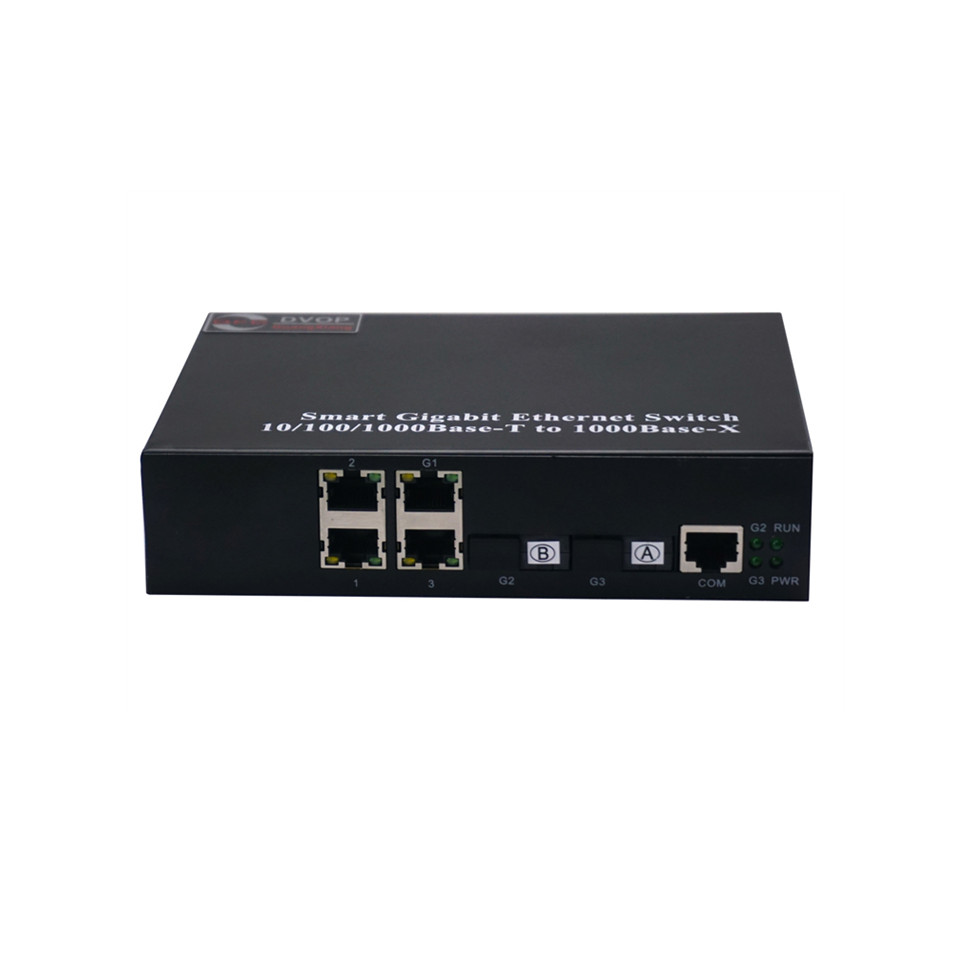

- DVOP-IN-IR-EM4-OG2 千兆2光4电环网自愈管理型光纤交换机
- DVOP-IN-IR-EM4-OG2是深圳光翔具备完全知识产权的环网自愈桌面式网管型以太网光纤交换机。包含2个千兆光口4个百兆电口，电口支持STP、RSTP、MSTP等环网自愈协议，采用专利的快速FR-Ring环网冗余技术，具备极低的网络故障自愈时间(<20ms)。DVOP-IN-IR系列支持2个环路或支路光口，可组建链形、环形等各种复杂的光纤网络，可以组建相切环、相交环、耦合环、环网+分支网等多样环网或环网混合网络。支持多种网络管理方式，如：SNMP，Web浏览器，Telnet和RS232控制台管理。具备丰富的网管功能如：802.1Q VLAN、802.1p QoS、IGMP静态组播、端口聚合、端口镜像，端口配置、RSTP、FR-Ring、访问控制、远程监控、端口统计、网络诊断等。所有端口均支持无阻塞、全线速的转发，为您提供强劲的数据处理能力； 支持线路检测功能，为线路故障排除提供方便，具备32Kbps精细粒度尺度的端口带宽控制，可以根据不同用户的不同业务需求，精确地控制每个端口接收和发送的速率，帮助您合理的分配带宽资源，提高带宽利用率。具有丰富的QoS控制策略，支持基于端口、802.1p、IP TOS/DS和TCP/UDP端口号的优先级模式。
● 具备2个1000M光接口， 4个10/100M自适用以太网口
● 全部网口、电源口采用先进的桥式自愈多级防雷设计，符合EN61000-4-2~EN61000-4-6系列国际防护标准
● 支持STP、RSTP、MSTP等环网自愈协议，支持专利环协议 "FR Ring" （自愈时间<20ms）
● 全部网口、电源口采用先进的桥式自愈多级防雷设计，符合EN61000-4-2~EN61000-4-6系列国际防护标准
● 电磁兼容性符合工业4级标准，适用于各种电磁环境恶劣场合
● 极宽的极限工作温度范围，能在-45℃ ~85 ℃极宽的温度下长期稳定运行
● 采用沉金PCB板，具备抗氧化能力强，过流能力强、长期稳定性高的特点，适合恶劣环境使用
● 电磁兼容性符合工业4级标准，适用于各种电磁环境恶劣场合
● 电源接口支持防反接和1+1双电源热备工作模式
● 通过E-ma l和继电器输出，实现自动报警
● 带宽管理:支持端口聚合，端口限速，广播风暴抑制
● 支持IEEE 1588 PTP V2（精密时间协议 ），实现精确的网络时间同步
● 支持QoS和ToS/D ffServ，用于流量控制和管理DHCP Opt on 82用于以不同策略分配IP地址
● 支持链路聚合，优化带宽利用率
● 支持TACACS+，IGMP Snooping和GMRP过滤多播流量
● 采用RMOn有效提升网络监测和预测能力
● 支持基于端口的VLAN，IEEE 802.1Q VLAN和GVRP协议，简易网络规划
● 支持带宽管理，确保网络稳定性
● 支持端口镜像
● 支持基于MAC地址的端口锁定，防止非法入侵
● 支持Ethernet/ IP 和 Modbus/TCP协议用于设备管理和控制
● 支持多播 、广播风暴控制
● 所有端口均支持无阻塞、全线速的转发，提供强劲的数据处理能力
● 极宽的供电范围，支持220VAC/5VDC/12VDC等多种供电环境
● 标准：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z
● 支持优先级队列，提供服务质量保证QoS
● 支持IEEE802.3x全双工流量控制/半双工背压式流量控制
● 支持IEEE802.1Q VLAN设置，支持流量控制，有效抑制广播风暴
● 全部电口具备自动MDI/MDIX识别和翻转,自适应全双工/半双工功能
● 全工业级设计，采用进口工业级芯片和器件
|
光学指标 |
波长： |
单模:1310/1550nm;DFB:1260~1610nm |
|
出纤功率： |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
|
接收灵敏度： |
≤-28dBm |
|
|
单波长带宽： |
1.25Gbps |
|
|
传输距离： |
单模：百兆：0-120Km;千兆：0-80km |
|
|
最大光功率预留量： |
15dbm/20dbm/25dbm/30dbm |
|
|
光纤接口 |
LC/SC/FC/ST可选 |
|
|
网口指标 |
物理接口： |
标准RJ45 |
|
接口速率： |
10/100M自适应，全双工/半双工 |
|
|
网络介质： |
5类及以上非屏蔽双绞线 |
|
|
转发方式： |
存储转发，所有端口支持线速转发 |
|
|
网络协议： |
IEEE 802.3 ，IEEE 802.3x流量控制， IEEE 802.3z，IEEE 802.3u ，IEEE 802.3ab ，IEEE802.3x，IEEE 802.1D-2004 STP ， IEEE 802.1w Rap d STP ， IEEE 802.1Q VLAN Tag ，IEEE 802.1p CoS，IEEE 802.1X 认证 ， IEEE 802.3ad 链路聚合 |
|
|
流控： |
IEE802.3X/IEE802.3Z全双工流量控制和半双工流量控制 |
|
|
线序: |
自适应MDI/MDIX直连和交叉连接方式 |
|
|
管理协议： |
FR Ring,IGMPv1/v2，GVRP，SNMPv 1/v2c/v3，DHCP Cl ent ，TFTP，SMTP，RMON，HTTP，HTTPS，Telnet，Syslog，GVRP SSH，SNMP INform，LLDP，SNTP Server/Cl ent,PVLA |
|
|
交换参数： |
优先级队列:4 ，VLAN数:256 ，VLAN ID:1 ～4094 ，组播组数:256 ，MAC表:8K， 包缓冲区:1Mb t ，包转发率:5.3Mpps ，交换延迟:<5 μs |
|
|
供电/功率 |
供电方式： |
5VDC/9VDC/12DC/24VDC/48VDC/220VAC可选 |
|
最大消耗功率： |
<2A@5VDC |
|
|
馈电保护： |
过载保护:支持 1+1热备保护:支持 反接保护:支持 |
|
|
环境参数 |
工作温度： |
-30℃ ～+70℃ |
|
存储温度： |
-45℃ ～+85℃ |
|
|
相对湿度： |
5～95%无凝露 |
|
|
机械 |
外壳 ： |
自然冷却，无风扇 ，IP40 防护等级 |
|
安装方式 ： |
壁挂式/桌面式安装 |
