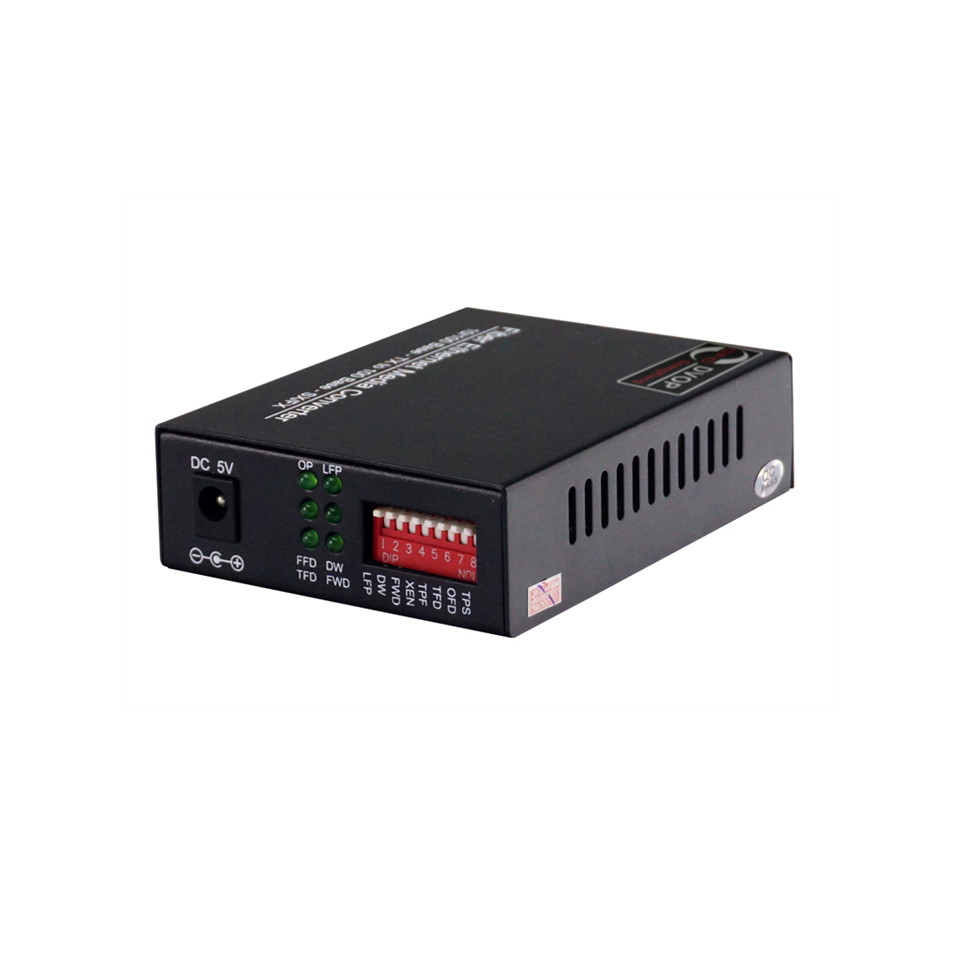

DVOP-IN-A/B-M-EM1-OM1 百兆管理型光纤收发器

DVOP-IN-A/B-M-EM1-OM1为具有1个百兆光口、110/100M自适应电口的光纤收发器,吸收了国内外同类产品的优点,产品更具灵活性和实用性。DVOP-IN-A/B-M-EM1-OM1系列收发器是针对高要求和高可靠性工程应用的百兆单电口光纤收发器,采用进口芯片和全新高品质光模块,性能稳定,质量优良。适用于电信、广电、宽带网络等需要提高光纤数据流量及高性能、高可靠性的网络环境中。DVOP-IN-A/B-M-EM1-OM1符合IEE802.3IEEE802.3u100Base-TX/FX,支持全双工IEEE802.3xIEEE802.3z流控和半双工流量控制标准,支持超长帧传输,对各种扩展协议数据帧完全兼容转发,自动识别MDI/MDI-X交叉线,支持全双工/半双工模式。支持集中管理式的机架插卡式应用,可网管,实现对设备的运行状态实时监控和参数性能的配置。

●   110/100M自适应电口和1个光口,实现1个以太网电接口到光接口之间的汇聚和光电信号转换

●   支持 IEEE802.3X 全双工流量控制和半双工背压流量控制,支持防止广播风暴功能

●   支持超长帧传输,对各种扩展协议数据帧完全兼容转发

●   符合符合IEE802.3uIEE802.3z/ab IEE802.1q1000 Base-SX/LXIEE802.3ah10Base-TX100Base-TX100Base-FX等标准

●   自动识别MDI/MDI-X交叉线,支持全双工/半双工模式

●   具备完善的馈电、光路、电口指示灯,工作状态一目了然

●   1600 字节数据包的收发管理同样也接收9k字节

●   支持链路故障通过功能

●   支持远端故障的功能

●   DIP 开关设置

●   光纤连接器:多模和单模SC,ST,FC  LC连接器可选

●   内置看门狗定时器检测内部开关错误

●   支持集中机架式插卡安装,采用2U机架,单机架最大可插16

●   光纤模式可选多模/单模,单纤/双纤;光纤接口可选SC/FC/ST

●   光传输距离可选:多模2Km/5Km;单模20Km/40Km/60Km/80Km/100Km/120Km

●   符合电信级运营标准,平均无故障工作时间在5万小时以上

●   15.4KV雷击保护(外部电源,可选)

  ①    光口指标

波长:单模:1310/1550nm;DFB:1260~1610nm

出纤功率:0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm

光口速率:155M

接收灵敏度:-26dBm

传输距离:单模:0-25km0-60km0-100km

最大光功率预留量:15dbm/20dbm/25dbm/30dbm

光接口类型:标准SCFC/ST/LC可选

    以太网接口指标

物理接口:屏蔽超5类RJ-45座

接口速率:10M/100M自适应,全双工/半双工

接口标准:IEEE802.3 10Base-TIEEE802.3u 100Base-TX

流控:IEE802.3X/IEE802.3Z全双工流量控制和半双工流量控制

接口线序:自适应MDI/MDIX直连和交叉连接方式

      ③    外型尺寸、供电方式及功率耗散

              尺寸:70mm()*95mm()*28mm()

              供电方式:输出直流5V1A 输入交流110-265V或直流48V或直流12V(可选)

        最大消耗功率:5W



DIP设置:

→   DIP功能(仅为卡型内部电源):

      √  DIP1:"ON" 使能 LFP报警功能,"OFF"关闭 LFP 功能;

      √  DIP2:"ON" 使发射口工作在10M,"OFF" 是发射口工作在自适应模式下;

      √  DIP3:"ON" 使发射口工作在10M,"OFF" 使发射口工作在 100M;

      √  DIP4:"ON" 使发射口工作在半双工模式下,"OFF"使发射口工作在全双工模式下

→   DIP功能(仅为卡型内部电源):

√  DIP1:"ON" 使能 LFP 报警功能,"OFF"关闭LFP功能

√  DIP2:"ON" 使能发射口工作,"OFF"是发射口工作在自适应模式下;

√  DIP3:"ON" 使发射口工作在10M,"OFF" 使发射口工作在100M;

√  DIP4:"ON" 使发射口工作在半双工模式下,"OFF" 使发射口工作在全双工模式下;

√  DIP5:"ON" 使光口工作在半双工模式下,"OFF"使光口工作在全双工模式下;

√  DIP6:"ON" 光口和发射口都满足IEEE802.3X 协议,"OFF"光口和发射口都满足IEEE802.3X 协议;

√  DIP7 和 DIP8:

●    都为 "OFF", 工作在存储和转发工作模式(默认模式);

●     DIP7“ON” , DIP8 OFF”,工作在改进的快速交换模式;

●    DIP7 "OFF",DIP "ON",工作在转换模式,没有数据存储,TX必须为100M

●     都为"ON",工作在转换模式下,自动转换为首发模式
