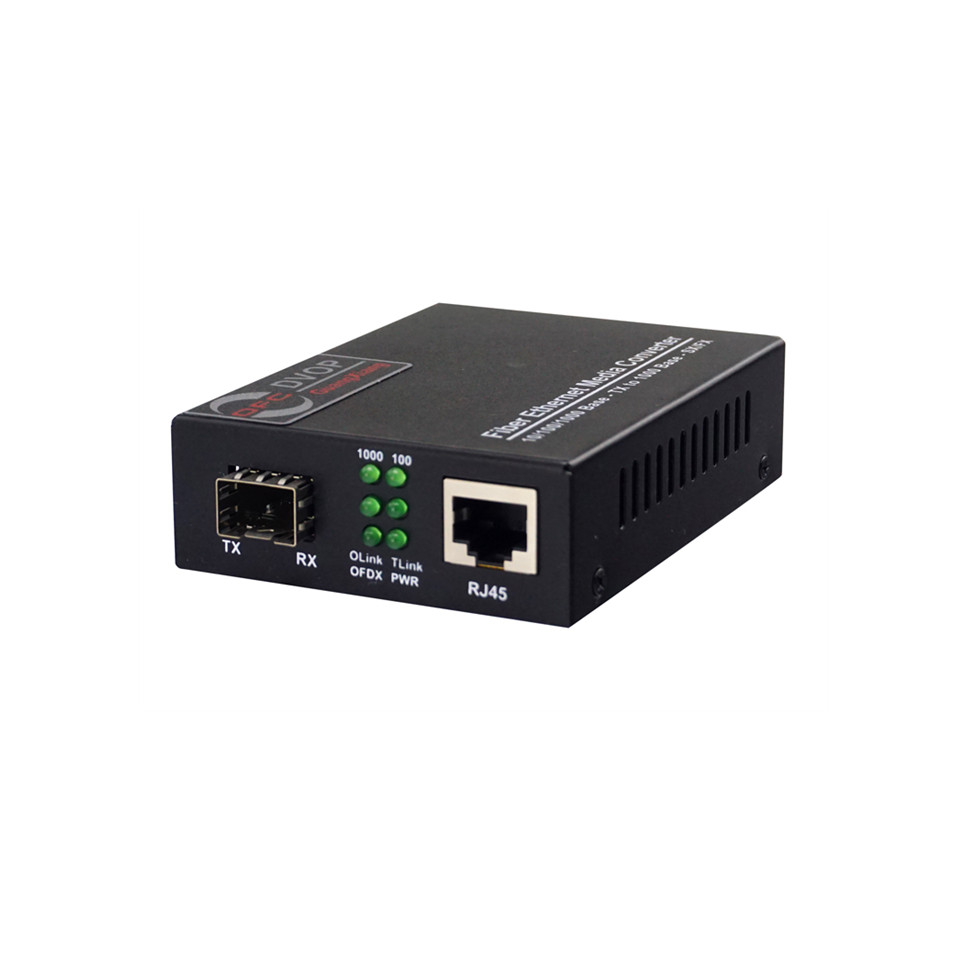

- DVOP-IN-A/B-M-EG1-OG1 千兆管理型光纤收发器
DVOP-IN-A/B-M-EG1-OG1 为具有1个千兆光口、1个10/100/1000M自适应电口的光纤收发器，吸收了国内外同类产品的优点，产品更具灵活性和实用性。DVOP-IN-M-EG1-OG1 系列收发器是针对高要求和高可靠性工程应用的千兆1光1电光纤收发器，采用进口芯片和全新高品质光模块，性能稳定，质量优良。适用于电信、广电、宽带网络等需要提高光纤数据流量及高性能、高可靠性的网络环境中。DVOP-IN-A/B-M-EG1-OG1 符合IEE802.3、IEEE802.3u、100Base-TX/FX,支持全双工IEEE802.3x、IEEE802.3z流控和半双工流量控制标准，支持超长帧传输，对各种扩展协议数据帧完全兼容转发，自动识别MDI/MDI-X交叉线，支持全双工/半双工模式。支持集中管理式的机架插卡式应用，可网管，实现对设备的运行状态实时监控和参数性能的配置。
● 1个10/100/1000M自适应电口和1个光口，实现1个以太网电接口到光接口之间的汇聚和光电信号转换
● 支持 IEEE802.3X 全双工流量控制和半双工背压流量控制，支持防止广播风暴功能
● 支持超长帧传输，对各种扩展协议数据帧完全兼容转发
● 符合符合IEE802.3u、IEE802.3z/ab、 IEE802.1q、1000 Base-SX/LX、IEE802.3ah、10Base-TX、100Base-TX、100Base-FX等标准
● 自动识别MDI/MDI-X交叉线，支持全双工/半双工模式
● 具备完善的馈电、光路、电口指示灯，工作状态一目了然
● 1600 字节数据包的收发管理. 同样也接收9k字节
● 支持链路故障通过功能
● 支持远端故障的功能
● DIP 开关设置
● 光纤连接器:多模和单模SC,ST,FC 或 LC连接器可选
● 内置看门狗定时器检测内部开关错误
● 支持集中机架式插卡安装，采用2U机架，单机架最大可插16块
● 光纤模式可选多模/单模，单纤/双纤；光纤接口可选SC/FC/ST
● 光传输距离可选：多模2Km/5Km；单模20Km/40Km/60Km/80Km/100Km/120Km
● 符合电信级运营标准，平均无故障工作时间在5万小时以上
● 15.4KV雷击保护(外部电源,可选)
① 光口指标
波长：单模:1310/1550nm;DFB:1260~1610nm
出纤功率：0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm
光口速率：1.25Gbps
接收灵敏度：≤-26dBm
传输距离：单模：0-25km，0-60km，0-100km
最大光功率预留量：15dbm/20dbm/25dbm/30dbm
光接口类型：标准SC，FC/ST/LC可选
② 以太网接口指标
物理接口：屏蔽超5类RJ-45座
接口速率：10/100/1000M自适应，全双工/半双工
接口标准：IEEE802.3 10Base-T，IEEE802.3u 100Base-TX，IEEE802.3u 100Base-TX
流控：IEE802.3X/IEE802.3Z全双工流量控制和半双工流量控制
接口线序：自适应MDI/MDIX直连和交叉连接方式
③ 外型尺寸、供电方式及功率耗散
尺寸：70mm(长)*95mm(宽)*28mm(高)
供电方式：输出直流5V1A 输入交流110-265V或直流48V或直流12V（可选）
最大消耗功率：5W
DIP设置：
→ DIP功能(仅为卡型内部电源):
√ DIP1:"ON" 使能 LFP报警功能,"OFF"关闭 LFP 功能;
√ DIP2:"ON" 使发射口工作在10M,"OFF" 是发射口工作在自适应模式下;
√ DIP3:"ON" 使发射口工作在10M,"OFF" 使发射口工作在 100M;
√ DIP4:"ON" 使发射口工作在半双工模式下,"OFF"使发射口工作在全双工模式下
→ DIP功能(仅为卡型内部电源):
√ DIP1:"ON" 使能 LFP 报警功能，"OFF"关闭LFP功能
√ DIP2:"ON" 使能发射口工作,"OFF"是发射口工作在自适应模式下;
√ DIP3:"ON" 使发射口工作在10M,"OFF" 使发射口工作在100M;
√ DIP4:"ON" 使发射口工作在半双工模式下,"OFF" 使发射口工作在全双工模式下;
√ DIP5:"ON" 使光口工作在半双工模式下,"OFF"使光口工作在全双工模式下;
√ DIP6:"ON" 光口和发射口都满足IEEE802.3X 协议,"OFF"光口和发射口都满足IEEE802.3X 协议;
√ DIP7 和 DIP8:
● 都为 "OFF", 工作在存储和转发工作模式(默认模式);
● DIP7“ON” ， DIP8 OFF”,工作在改进的快速交换模式;
● DIP7 "OFF"，DIP "ON",工作在转换模式，没有数据存储，TX必须为100M
● 都为"ON",工作在转换模式下，自动转换为首发模式
