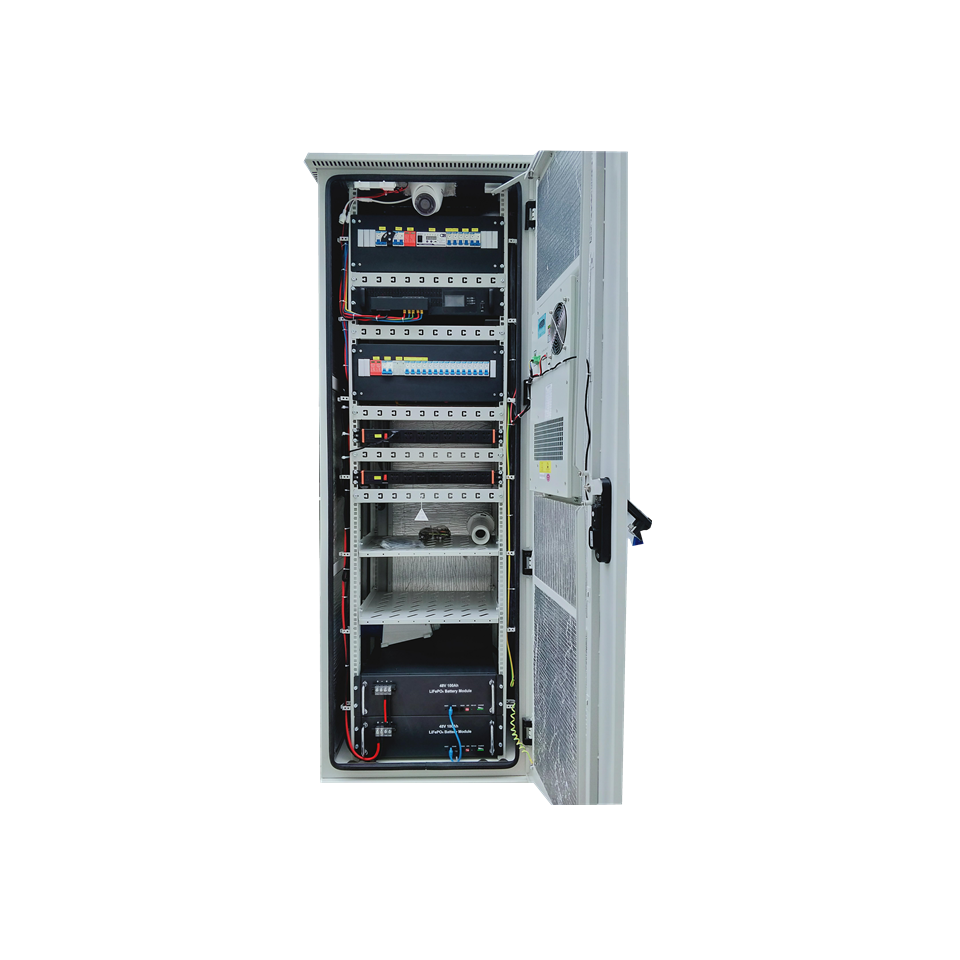

- DVOP-iOC-DH14AC15C 室外一体化机柜
DVOP-iOC-DH14AC15C户外一体化智能柜采用优良的选材和专业的结构设计使其实现了结实、防水、防尘、防腐蚀、防锈蚀的物理要求。独特的双层隔热柜体，和完全自力的内外空气循环体系可将柜外恶劣环境对柜内温湿度环境的影响降低到最小程度。同时，完全开放的机柜设置功能许可用户根据柜内设备对工作环境要求对机柜温控体系进行设备，使柜内现实环境与设备要求的工作环境完全同等，为柜内设备体系提供优胜的运行环境。一体化室外机柜是根据客户使用环境而设计的一款机柜，应用于室外用电系统供备电。由柜体、嵌入式开关电源、逆变器电源、后备电池组、配电单元、监控系统、制冷系统、机柜照明、直通风系统等配套设备组成。广泛应用于高速公路ETC门架。
● 机柜具有标准19英寸安装空间总高41U。
● 具有B级防雷，防雷性能优，EMC电磁兼容性防护。
● 主体材料采用不小于1.2mm厚钢板，并使用专业的户外涂层，抗腐蚀性好。
● 机械防护设计，具有防盗、防地震等，免受人为破坏、地震和其它损坏行为的影响。
● 机柜没有从外部直接拆卸的，影响安全和使用的结构；柜体结构紧凑，安装简便，密封性能极好，防护等级达到IP55。
● 机柜门缝间隙紧凑，门开角度＞110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。
● 机柜门锁采用拉杆加锁片三点式结构防盗锁，结构牢固，防盗性能强。
● 机柜采用底部进、出线方式。机柜内部合理布局，走线美观；机柜侧边设有防腐涂层的接地铜排和零线铜排。
● 机柜顶部安装有LED照明灯，方便夜间设备维护。
|
名称 |
技术参数 |
|
尺寸 |
外尺寸：2000*700*700mm；设备使用总空间：42U |
|
材质 |
外部为 1.5mm 厚 304 不锈钢，内部机架为 1.5mm 厚镀锌板 |
|
保温层 |
20mm 厚带背胶的 PEF 阻燃锡箔隔热棉 |
|
布局 |
单舱体、19 英寸机架，8 对L 型托条（上下可调） |
|
颜色 |
整机采用专业户外粉喷涂，RAL7035，可根据用户要求定制 |
|
机柜安装方式 |
落地式底座固定安装 |
|
柜门 |
前、后开门，内嵌式防盗结构 |
|
柜锁 |
电子锁（机械钥匙、远程及 IC 卡三种开门方式） |
|
防护等级 |
IP55 |
|
制冷散热 |
1500W 变频空调+应急散热风机 |
|
LED 灯 |
220V/-48V LED 灯（带门禁开关控制，开门即灯亮，关门灯灭） |
|
相对温度 |
工作温度范围-40℃～+55℃ |
|
贮存温度范围-50℃～+70℃ |
|
|
运输温度范围-50℃～+70℃ |
|
|
相对湿度 |
5%~95% |
|
大气压力 |
62kpa～101kpa（近似于海拔 0m～5000m） |
|
太阳辐射强度 |
1120×(1±5%)W/m2 |
