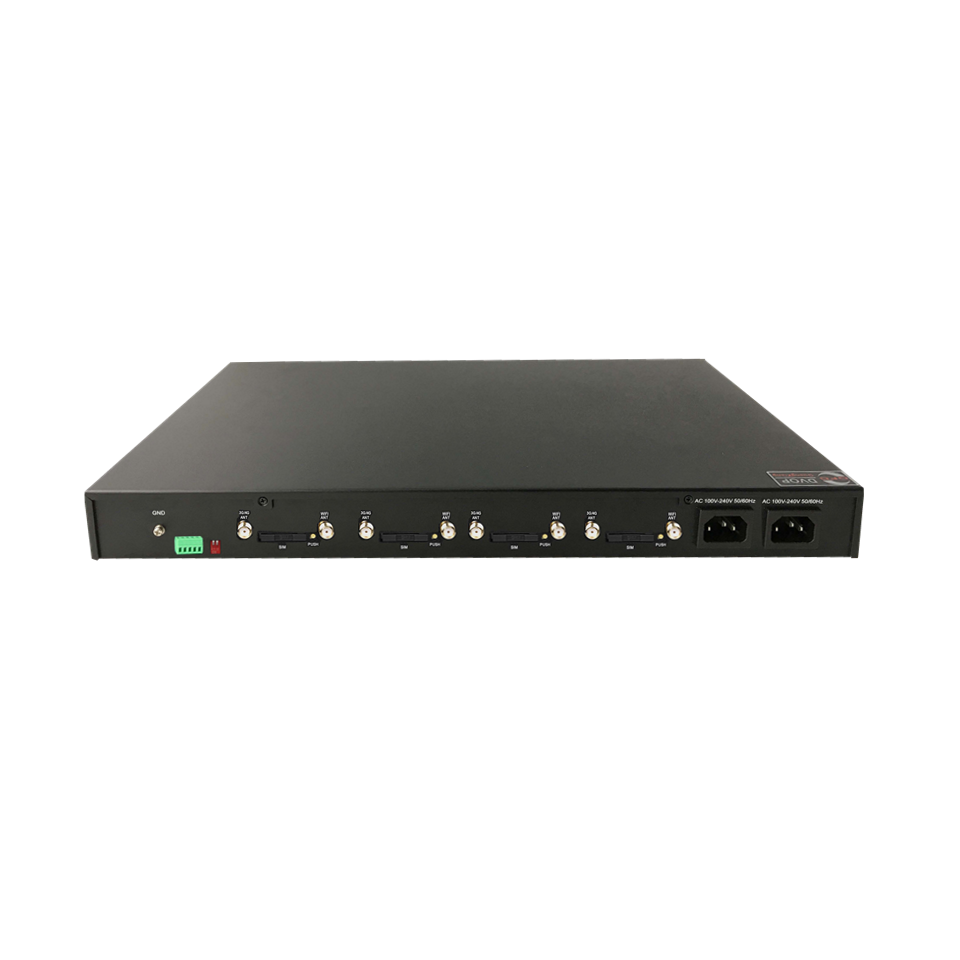

- DVOP-IN-IR-FWB-EGL16-EGH8-OEG4-G4S1 全千兆4G智能多路由切换网关
DVOP-IN-IR-FWB-EGL16-EGH8-OEG4-G4S1为具备16个10/100/100M自适应千兆电口传输低优先级数据接口，8个10/100/1000M自适应千兆电口传输高优先级数据接口，4个10/100/1000M上联电口，4个千兆SFP(mini GBIC)光口，1个4G全网通天馈口的32口工业级智慧多路由冗余传输设备，支持最多可达4路4G的无线4G备份路由，并支持每个无线4G归属于不同的运营商，具备1+1的2路热备电源输入和2路继电器告警输出，适用于-40℃ ~ 85 ℃严苛温度条件的工业环境下，满足IP40防护等级。电口设备支持110V1C/220VAC/48VDC/24DC等多中馈电输入和任意两种输入电压的冗余馈电模式，所有接口采用先进的桥式自愈多级防雷设计，ESD达8KV符合EN61000-4-2标准，防雷达4KV符合EN61000-4-5等标准。设备采用沉金PCB板，符合IPC标准，采用工业级设计，采用进口工业级芯片和器件，能在-45℃ ~ 85 ℃极宽的温度下长期稳定运行，具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点，电磁兼容性满足工业四级标准。
● 支持24个10/100/1000M自适应以太网口，4个10/100/1000M上联电口，4个千兆SFP(mini GBIC)光口，1路4G无线路由接口
● 多重路由保护机制：光纤/双绞线环网冗余保护+光纤/无线主备切换保护切换保护
● 低切换时间，光纤冗余保护切换时间低于30ms，光纤/无线冗余保护切换时间低于10s
● 嵌入式防火墙功能：支持MAC/IP地址/端口过滤，端口映射，端口转发，URL过滤，DMZ等防火墙功能
● 具备手动、自动光纤/4G传输切换功能
● 自动智能切换保护技术：只有在光纤传输路由失效，并且冗余光纤路由传输也失效的情形下启动4G无线进行数据传输，从而大大减少了无线流量，大大节约长期使用费用
● 高速保护机制：启用4G备份时候速率可到100M，具体以运营商实际带宽为准）
● 透明保护机制：对于应用系统“透明”的 独立于OSI七层之下的传输介质层的智慧切换技术，只需在原来的系统上增加本设备即可实现高可靠性数据传输。
● 五模十三频全网通4G无线，根据工程现场灵活架构和选择无线运营商
● 全模块化设计，只需替换无线4G模组，即可支持即将到来的无线5G路由备份
● 极宽的极限工作温度范围，工作温度达-40℃ ~ 85 ℃极宽的温度下长期稳定运行
● 电口支持POE馈电，自适应兼容802.3AF/AT标准
● 支持双绞线、光纤和4G之间的手动/自动切换
● 可选GPS/北斗定位模块，便于建立基于GIS的虚拟站点的全网性资源管理和监控系统
● 支持网络管理SNMP V1/V2/V3，支持SYSLOG等协议，能与第三方网管直接对接，便于整个全业务网管体系的建立
● 支持IGMP Snooping（V1、V2、V3），支持组播过滤和未知组播丢弃，支持静态组播组，支持4K个组播组，支持 GMRP
● 支持VLAN功能，支持4K个符合IEEE 802.1Q标准的VLAN，支持基于端口的VLAN和基于协议的VLAN，支持GVRP 动态VLAN
● 支持DHCP动态地址分配，支持DHCP Snooping ，支持基于MAC地址的绑定，支持非法 DHCP 服务器的屏蔽，实现ARP防欺骗和IP流量控制功能
● 支持流量控制（Flow Control），支持服务质量（QoS），生成树协议支持，广播风暴控制，802.1x认证支持，支持端口汇聚，镜像支持等
● 支持STP（IEEE 802.1d），RSTP（IEEE 802.1w）和ERPS工业快速环网(G.8032)协议
● 支持实时工作温度检测，支持指示灯、继电器输出方式工作温度超限报警
● 支持端口连接状态、工作温度告警、电源告警的告警，支持上述告警内容的指示灯显示，继电器输出告警输出，并能以trap模式上报集中网管系统
● 支持LLDP链路发现协议，支持环路侦测和告警指示
● 支持基于SNMP的集群管理：设备发现协议、拓扑收集协议、集群管理协议
● 双电源1+1热备，支持220VAC/48VDC/24VDC等交叉冗余备份
● 工作环境温度：工作环境温度：-40℃～+85℃
● SNMP-MIB支持：MIB-II(RFC1213)， Bridge MIB(RFC1493)，RSTP MIB，RMON MIB(RFC1724) Group等
● 全部网口、电源口采用先进的桥式自愈多级防雷设计，符合EN61000-4-2~EN61000-4-6系列国际防护标准
● 工业级无风扇设计，内置冗余双电源1+1热备，支持110VAC/220VAC/48VDC等交叉冗余备份
● 带宽管理：支持端口聚合，端口限速，广播风暴抑制
● 支持链路聚合，优化带宽利用率。支持带宽管理，确保网络稳定性
● 全工业级设计，采用进口工业级芯片和器件
|
光学指标 |
波长： |
单模:1310/1550nm;DFB:1260~1610nm |
|
出纤功率： |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
|
接收灵敏度： |
≤-28dBm |
|
|
单波长带宽： |
1.25Gbps |
|
|
传输距离： |
单模：0-80km |
|
|
最大光功率预留量： |
15dbm/20dbm/25dbm/30dbm |
|
|
光纤接口 |
标准LC，SC/FC/ST可选 |
|
|
网口指标 |
物理接口： |
标准RJ45 |
|
接口速率： |
10/100/1000M自适应，全双工/半双工 |
|
|
网络介质： |
5类及以上非屏蔽双绞线 |
|
|
转发方式： |
存储转发，所有端口支持线速转发 |
|
|
网络协议： |
IEEE 802.3 ，IEEE 802.3x流量控制， IEEE 802.3z，IEEE 802.3u ，IEEE 802.3ab ，IEEE802.3x，IEEE 802.1D-2004 STP ， IEEE 802.1w Rap d STP ， IEEE 802.1Q VLAN Tag ，IEEE 802.1p CoS，IEEE 802.1X 认证 ， IEEE 802.3ad 链路聚合 |
|
|
流控： |
IEE802.3X/IEE802.3Z全双工流量控制和半双工流量控制 |
|
|
线序: |
自适应MDI/MDIX直连和交叉连接方式 |
|
|
管理协议： |
OPRing,IGMPv1/v2，GVRP，SNMPv 1/v2c/v3，DHCP Cl ent ，TFTP，SMTP，RMON，HTTP，HTTPS，Telnet，Syslog，GVRP SSH，SNMP INform，LLDP，SNTP Server/Cl ent,PVLA |
|
|
交换参数： |
优先级队列:4 ，VLAN数:256 ，VLAN ID:1 ～4094 ，组播组数:256 ，MAC表:8K， 包缓冲区:1Mb t ，包转发率:≥35Mpps ，背板带宽≥64Gbps,交换延迟:<5 μs |
|
|
4G口指标 |
发射功率 |
Class 4(33dBm±2dB) for GSM900 Class 1(30dBm±2dB) for DCS1800 Class E2(27dBm±3dB) for GSM900 8-PSK Class E2(26dBm±3dB) for GSM1800 8-PSK Class 3(24dBm+3/-1dB) for CDMA BC0 Class 3(24dBm+1/-3dB) for WCDMA Class 2(24dBm+1/-3dB) for TD-SCDMA Class 3(23dBm±2dB) for LTE FDD Class 2(23dBm+1/-3dB) for LTE TDD |
|
接收灵敏度 |
FDD B1:-96dBm; FDD B3:-96dBm; FDD B5:-96dBm;TDD B8:-96.5dBm; TDD B38:-96dBm; TDD B39:-97dBm; TDD B40:-96.5dBm; TDD B41:-96dBm; WCDMA B1:-110dBm; WCDMA B8:-111dBm; TDSCDMA B34:-109dBm; TDSCDMA B39:-109dBm;GSM 900M:-109dBm; GSM 1800M:-109dBm |
|
|
LTE |
最大支持non-CA CAT4;支持1.4~20MHz射频带宽；下行支持多用户MIMO； FDD：最大上行速率50Mbps，最大下行速率150Mbps； TDD：最大上行速率35Mbps，最大下行速率130Mbps； |
|
|
WCDMA |
3GPP R8 DC-HSPA+；16-QAM,64-QAM和QPSK modulation；最大上行5.76Mbps ，最大下行42Mbps |
|
|
TD-SCDMA |
CCSA Relese 3；最大上行2.2Mbps，最大下行4.2Mbps |
|
|
接口方式 |
SMA天馈接口 |
|
|
报警输出 |
接口： |
工业压接端子 |
|
报警内容： |
两路继电器IP/MAC冲突,支持电源,端口和环告警 |
|
|
供电/功率 |
供电方式： |
DC馈电支持：9VDC/12DC/24VDC/48VDC全兼容；交流馈电支持：110V/220VAC |
|
最大消耗功率： |
<1A@24VDC |
|
|
馈电保护： |
过载保护:支持 反接保护:支持 冗余保护:支持 |
|
|
环境参数 |
工作温度： |
-40℃ ～+85℃ |
|
存储温度： |
-45℃ ～+85℃ |
|
|
相对湿度： |
5～95%无凝露 |
|
|
机械 |
外壳 ： |
自然冷却，无风扇 ，IP40 防护等级 |
|
安装方式 ： |
1U机架式安装 |
|
|
尺寸 ： |
440 x 340 x 44mm （宽x深x高） |
|
|
重量 ： |
5Kg |
