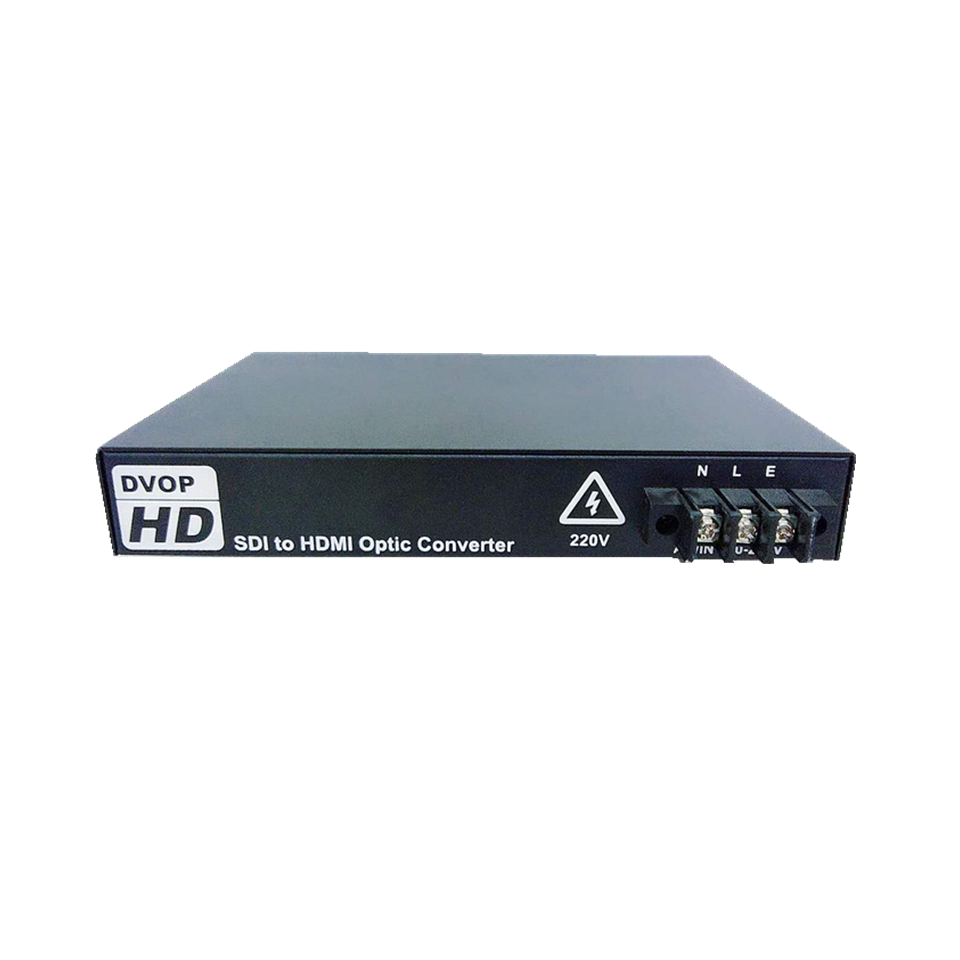

- DVOP-HM-VS1-VH4-EM1综合HDMI高清光端机
DVOP-HM-VS1-VH4-EM1系列是深圳光翔具备完全核心知识产权的高清广播级HDMI视频光端机，通过专用ASIC芯片，采用高等级EQ电路，接收来自光纤的1路最大分辨率为1920×1080P@60Hz的高清光纤3G-SDI视频信号，并转换成高清HDMI视频信号，设备嵌入了1080P高清HDMI的驱动和分配，支持最大4路的1080P的HDMI信号输出，并具备一路3G-SDI视频环出。采用广播级的3G光模块，支持病态码的正常传输和转换，将接收到的来自光纤的2.97Gbps的3G-SDI信号进行光电变换，采用专业的均衡芯片，将3G-SDI串行信号转换成并行信号后，采用专业的SDI转HDMI大规模集成电路，转换成高清HDMI信号，经过HDMI驱动芯片的驱动，输入HDMI分配矩阵，完成多路HDMI信号的输出。通过不同传输距离的光模块，实现最远可达60KM的远距离传输。SDI支持SD-SDI(270Mbp，SMPTE259M),HD-SDI(1.485Gbps,SMPTE292M)，3G-SDI(2.97Gbps,SMPTE424M)等全部国际标准格式，HDMI支持HDMI 1.4 高清及3D视频信号传送, 可反传EDID，支持HDCP，分辨率分别可达720p/60Hz, 1080i/60Hz, 1080p/30Hz,1080p/60Hz等，支持7.1 声道PCM环绕声音和压缩音频，兼容DVI信号的传输，支持HDMI接口热插拨，低能耗,长距离，无压缩, 零延迟，即插即用，兼容强，能实现更精确显示。
● 最大1920×1080P@60Hz的高清HDMI视频输出实时传输
● 支持多达4路2K-HDMI的视频分配输出
● 支持带电热插拔
● 卡轨/壁挂兼容安装方式
● 支持1路10/100/1000Base-Tx的RJ45电口
● 采用大功率栅栏式电源接线端子，支持220VAC直接馈电
● 电源接线端子具备保护盖，保护施工以及维护人员安全
● 符合 IEEEE 802.3/802.3u/802.3ab/802.3d等标准
● 支持MAC地址自学习、自更新功能
● 支持网络自动翻转，网口自动协商
● 网络设备的接入或摘除均不会对正常的操作造成影响
● 自适应兼容720p/60Hz, 1080i/60Hz, 1080p/30Hz,1080p/60Hz等
● 无压缩，HDMI无损传输，全数字，零延时
● 具备EDID学习功能，实现监视器和主机之间分辨率的自适应。
● HDMI接口、SDI，电源等接口具备桥式三级雷电/浪涌/ESD防护设计，具备差模/共模同时防护功能。
● 先进的音频、HDMI视频、数据等自适应技术，自动兼容HDMI视频、音频、数据，使用时无须调节
● 支持7.1 声道PCM环绕声音和压缩音频
● 支持HDMI 1.4和3D， 并向下兼容；支持HDCP 1.2，并向下兼容
● 采用工业级设计和器件、全表面贴装技术， 长时间运行稳定、可靠
● 无电磁干扰（EMI）、射频干扰（RFI）以及共地回路
● 具备电源、光纤链路、数据状态，视频状态，网络信号等完善的指示
● 支持双电源1+1热备，支持24VDC/12VDC/5VDC等交叉冗余备份；
● 工作环境温度：工作环境温度：-20℃～+70℃。
● 全工业级设计，采用进口工业级芯片和器件
① 光学指标
波长：850/1310nm(多模)；1260~ 1360，1470~ 1610（单模）
出纤功率：0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm
光纤芯数：1芯/2芯（可选）
光纤接口：LC，可选SC/FC/ST
接收灵敏度：≤-26dBm
传输距离：多模0-500m，单模：0-60km
最大光功率预留量：15dbm/20dbm/25dbm/30dbm
② HDMI高清数字接口指标
HDMI数目：1~4
分辨率支持：1080p/1080i/720p/576p/576i/480p/480i等
输入输出TMDS信号：0.5～1.5Vp-p(TMDS)
输入输出DDC信号：5Vp-p(TTL)
输入线缆长度：≤5m(AWG26 HDMI1.3电缆标准)
输出线缆长度：≤5m(AWG26 HDMI1.3电缆标准)
支持HDMI版本：HDMI1.4
支持HDCP版本：HDCP1.2
输出阻抗：100Ω
支持视频色彩格式：24位/深色30位/深色 36位
支持音频格式：DTS-HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD
连接器： HDMI-A 接口
建议HDMI最大输出距离: 小于5米，在1920X1080P@60Hz时
③ 以太网接口指标
物理接口：屏蔽超5类RJ-45座
接口速率：10M/100/1000M自适应，全双工/半双工
接口标准：IEEEE 802.3/802.3u/802.3ab/802.3d等标准
流控：IEE802.3X/IEE802.3Z全双工流量控制和半双工流量控制
接口线序：自适应MDI/MDIX直连和交叉连接方式
④ 馈电
馈电接口：带保护栅栏式接线端子
馈电电压：220VAC，可选12V/24V/48VDC输入
整机功耗：≤5W
⑤ 机械
外壳：自然冷却，无风扇 ，IP40 防护等级
安装方式：导轨安装/壁挂式安装
尺寸：175mm(L) X 120mm(W) X28mm(H)
⑥ 工作环境(室外或室内均可)
工作温度:-20℃～+70℃
湿度：0～95%不结凝
防护等级：通用工业标准或特殊指定
