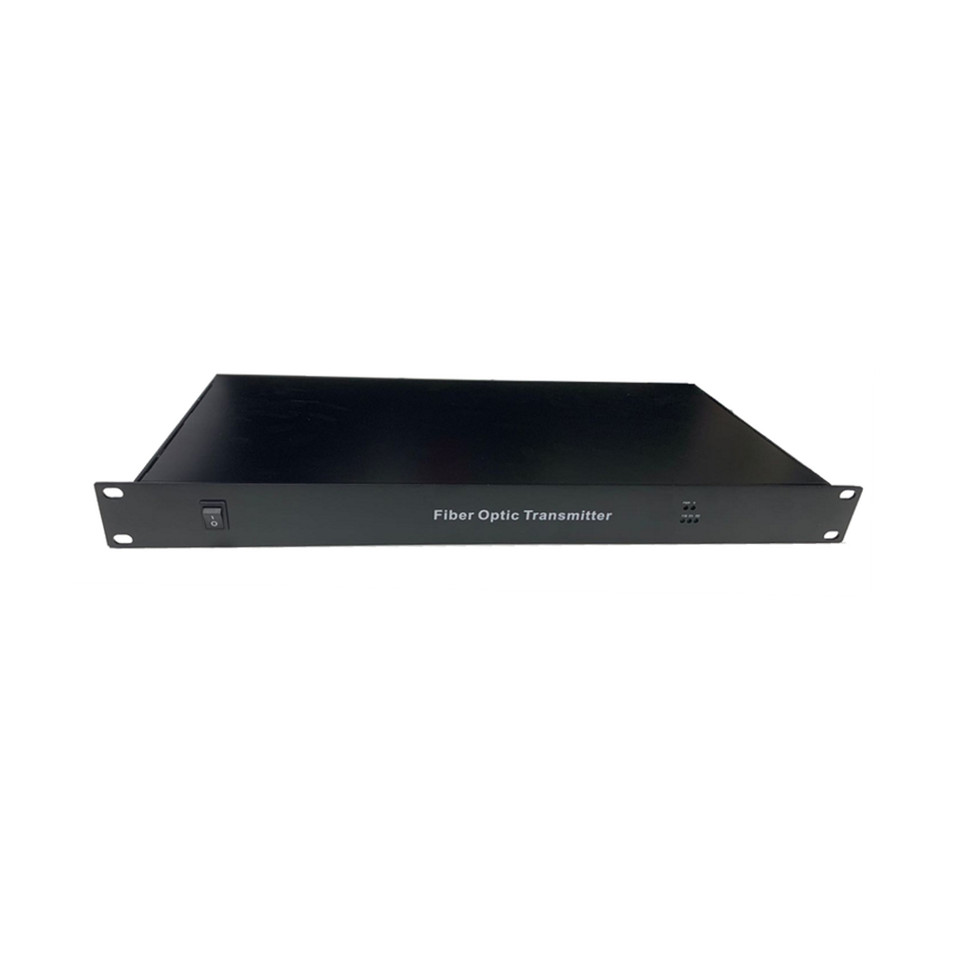

- DVOP-HM-HDH-VH1-OH12 HDMI高清音视频发射机
DVOP-HM-HDH-VH1-OH12 系列是深圳光翔具备完全核心知识产权的高清广播级HDMI视频光端机，通过专用ASIC芯片，采用高等级EQ电路，该设备接收来自HDMI输入接口的1路最大分辨率为1920×1080P@60Hz的高清音视频信号，经过专用高清HDMI的驱动和分配等音视频芯片处理后，转换成光信号，并通过光功率分配模块，输出12路音视频光纤信号，通过光纤网络将高清音视频信号传输到前端，并由配套的前端高清音视频光纤接收机完成处理后输出HDMI高清音视频信号给显示器，通过不同传输距离的光模块，实现最远可达80KM的远距离传输，此传输产品是一款无损失、无延时传输，适用于高清远距离传输的各种要求。支持EDID自动上传功能，支持HDCP，分辨率分别可达支持UXGA 1280*1024@60Hz，HDTV 1920*1200@60Hz；720p/60Hz, 1080i/60Hz, 1080p/30Hz,1080p/60Hz等，兼容性强，不挑分辨率，支持2K（含）以下的任何分辨率。支持7.1 声道PCM环绕声音和压缩音频，自适应技术，无需设置调节，支持即插即用，支持热插拔，低能耗,长距离，无压缩, 零延迟，即插即用，兼容强。设备支持HDMI的环出，方便开通以及维护等工作。
● 最大1920×1080P@60Hz的高清HDMI视频实时传输
● 支持12路的HDMI光纤信号输出
● 支持HDMI环出，方便工程开通和维护
● 自适应兼容720p/60Hz, 1080i/60Hz, 1080p/30Hz,1080p/60Hz等
● 无压缩，HDMI无损传输，全数字，零延时
● 光口传输速率高达6Gbps
● 具备EDID学习功能，实现监视器和主机之间分辨率的自适应
● HDMI接口、电源等接口具备桥式三级雷电/浪涌/ESD防护设计，具备差模/共模同时防护功能。
● 先进的音频、HDMI视频、数据等自适应技术，自动兼容HDMI视频、音频、数据，使用时无须调节
● 支持7.1 声道PCM环绕声音和压缩音频。
● 支持HDMI 1.4和3D， 并向下兼容；支持HDCP 1.2，并向下兼容
● 采用工业级设计和器件、全表面贴装技术， 长时间运行稳定、可靠
● 无电磁干扰（EMI）、射频干扰（RFI）以及共地回路
● 具备电源、光纤链路、数据状态，视频状态完善的指示
● 支持双电源1+1热备，支持24VDC/12VDC/5VDC等交叉冗余备份
● 工作环境温度：工作环境温度：-40℃～+80℃
● 全工业级设计，采用进口工业级芯片和器件
① 光学指标
波长：850/1310nm(多模)；1260~ 1360，1470~ 1610（单模）
出纤功率：+5dBm ~ -3 dBm
光纤芯数：1芯/2芯（可选）
光纤速率：6Gbps
接收灵敏度：≤-21dBm
传输距离：多模0-500m，单模：0-80km
最大光功率预留量：15dbm/20dbm/25dbm/30dbm
② HDMI高清数字接口指标
HDMI输入数目：1
HDMI输入连接器： HDMI-A 接口
HDMI输出数目：12
HDMI输出连接器：FC/SC/ST/LC可选
分辨率支持：1080p/1080i/720p/576p/576i/480p/480i等
输入输出TMDS信号：0.5～1.5Vp-p(TMDS)
输入输出DDC信号：5Vp-p(TTL)
输入线缆长度：≤5m(AWG26 HDMI1.3电缆标准)
输出线缆长度：≤5m(AWG26 HDMI1.3电缆标准)
支持HDMI版本：HDMI1.4
支持HDCP版本：HDCP1.2
输出阻抗：100Ω
支持视频色彩格式：24位/深色30位/深色 36位
支持音频格式：DTS-HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD
建议HDMI最大输出距离: 小于5米，在1920X1080P@60Hz时
③ 工作环境(室外或室内均可)
工作温度:-40℃～+70℃
湿度：0～95%不结凝
防护等级：通用工业标准或特殊指定
④ 机械
外壳：自然冷却，无风扇
安装方式：19英寸标准1U机架式
尺寸：440mm(L) X 220mm(W) X44mm(H)
