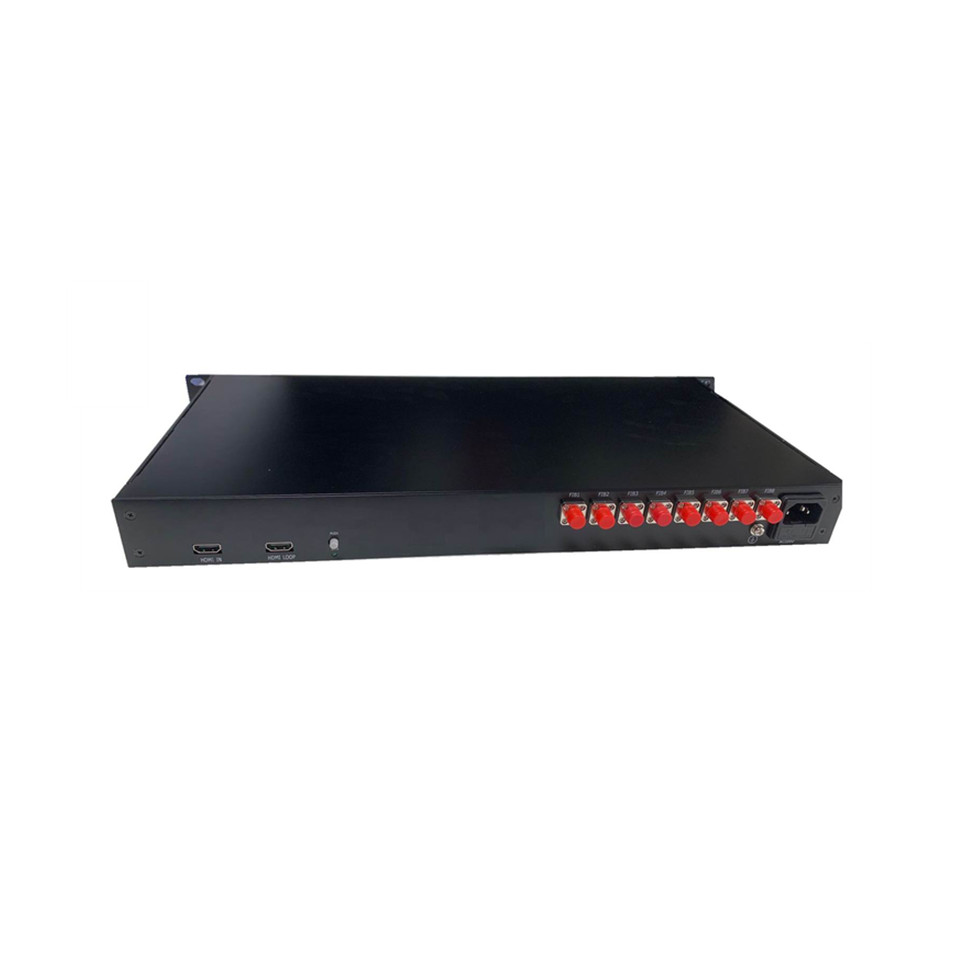

DVOP-HM-HDH-VH1-OH8 HDMI高清音视频发射机

  DVOP-HM-HDH-VH1-OH8系列是深圳光翔具备完全核心知识产权的高清广播级HDMI视频光端机,通过专用ASIC芯片,采用高等级EQ电路,该设备接收来自HDMI输入接口的1路最大分辨率为1920×1080P@60Hz的高清音视频信号,经过专用高清HDMI的驱动和分配等音视频芯片处理后,转换成光信号,并通过光功率分配模块,输出8路音视频光纤信号,通过光纤网络将高清音视频信号传输到前端,并由配套的前端高清音视频光纤接收机完成处理后输出HDMI高清音视频信号给显示器,通过不同传输距离的光模块,实现最远可达80KM的远距离传输,此传输产品是一款无损失、无延时传输,适用于高清远距离传输的各种要求。支持EDID自动上传功能,支持HDCP,分辨率分别可达支持UXGA 1280*1024@60Hz,HDTV 1920*1200@60Hz;720p/60Hz, 1080i/60Hz, 1080p/30Hz,1080p/60Hz等,兼容性强,不挑分辨率,支持2K(含)以下的任何分辨率。支持7.1 声道PCM环绕声音和压缩音频,自适应技术,无需设置调节,支持即插即用,支持热插拔,低能耗,长距离,无压缩, 零延迟,即插即用,兼容强。设备支持HDMI的环出,方便开通以及维护等工作。

●    最大1920×1080P@60Hz的高清HDMI视频实时传输

●    支持最大16路的HDMI光纤信号输出

●    支持HDMI环出,方便工程开通和维护

●    自适应兼容720p/60Hz, 1080i/60Hz, 1080p/30Hz,1080p/60Hz等

●    无压缩,HDMI无损传输,全数字,零延时

●    光口传输速率高达6Gbps

●    具备EDID学习功能,实现监视器和主机之间分辨率的自适应。

●    HDMI接口、电源等接口具备桥式三级雷电/浪涌/ESD防护设计,具备差模/共模同时防护功能。

●    先进的音频、HDMI视频、数据等自适应技术,自动兼容HDMI视频、音频、数据,使用时无须调节

●    支持7.1 声道PCM环绕声音和压缩音频

●    支持HDMI 1.4和3D, 并向下兼容;支持HDCP 1.2,并向下兼容

●    采用工业级设计和器件、全表面贴装技术, 长时间运行稳定、可靠

●    无电磁干扰(EMI)、射频干扰(RFI)以及共地回路

●    具备电源、光纤链路、数据状态,视频状态完善的指示

●    支持双电源1+1热备,支持24VDC/12VDC/5VDC等交叉冗余备份

●    工作环境温度:工作环境温度:-40℃~+80℃

●    全工业级设计,采用进口工业级芯片和器件

①     光学指标

波长:850/1310nm(多模);1260~ 1360,1470~ 1610(单模)

出纤功率:+5dBm ~ -3 dBm

光纤芯数:1芯/2芯(可选)

光纤速率:6Gbps

接收灵敏度:≤-21dBm

传输距离:多模0-500m,单模:0-80km

最大光功率预留量:15dbm/20dbm/25dbm/30dbm

②     HDMI高清数字接口指标

HDMI输入数目:1

HDMI输入连接器: HDMI-A 接口

HDMI输出数目:4,8,16

HDMI输出连接器:FC/SC/ST/LC可选

分辨率支持:1080p/1080i/720p/576p/576i/480p/480i等

输入输出TMDS信号:0.5~1.5Vp-p(TMDS)

输入输出DDC信号:5Vp-p(TTL)

输入线缆长度:≤5m(AWG26 HDMI1.3电缆标准)

输出线缆长度:≤5m(AWG26 HDMI1.3电缆标准)

支持HDMI版本:HDMI1.4

支持HDCP版本:HDCP1.2

输出阻抗:100Ω

支持视频色彩格式:24位/深色30位/深色 36位

支持音频格式:DTS-HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD

建议HDMI最大输出距离: 小于5米,在1920X1080P@60Hz时

③      工作环境(室外或室内均可)

工作温度:-40℃~+70℃

湿度:0~95%不结凝

防护等级:通用工业标准或特殊指定
