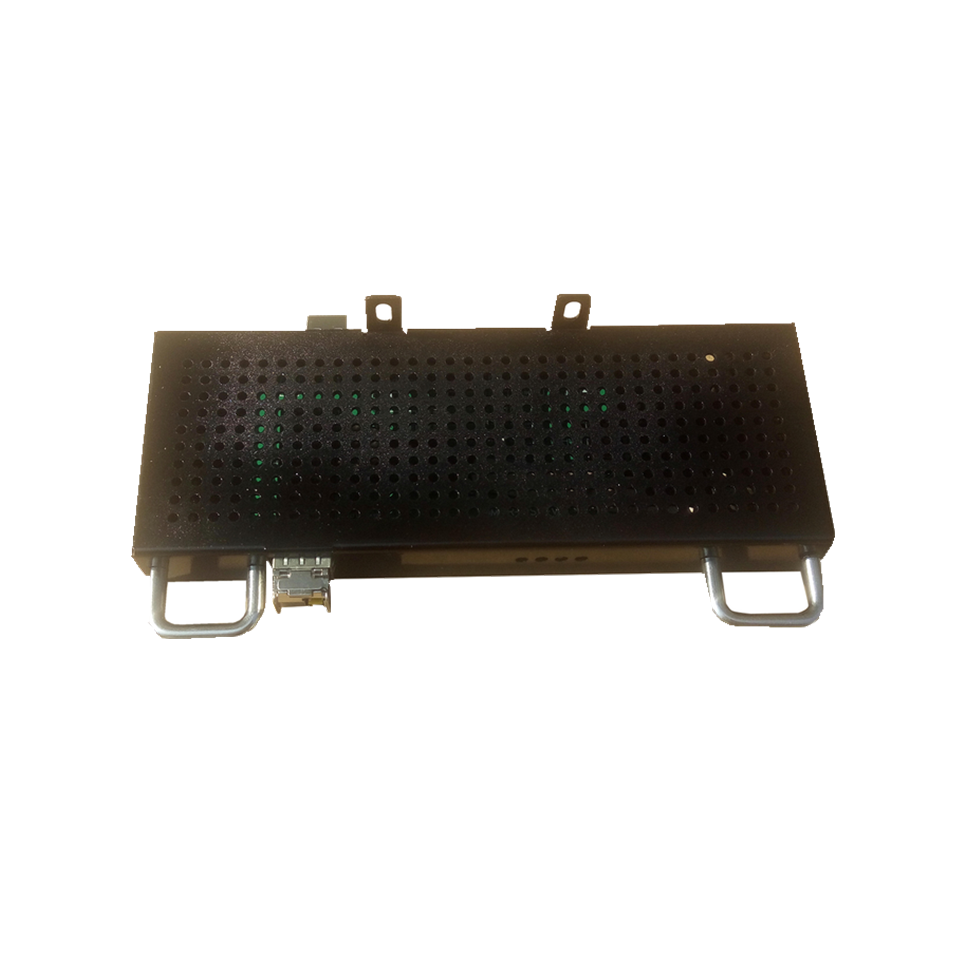

- DVOP-HM-VS1-VU1 轨道交通信息发布系统 一体化嵌入式4K高清光端机
DVOP-HM-VS1-VU1系列是深圳光翔具备完全核心知识产权的高清广播级一体化嵌入式HDMI视频光端机，通过专用ASIC芯片，采用高等级EQ电路，接收来自光纤的1路高清光纤SDI或HDMI视频信号，并转换成高清HDMI视频信号，设备嵌入了高清HDMI的驱动和分配，支持最大4路的高清HDMI信号输出，本设备采用无损失、无延时传输技术路线，适用于高清远距离传输的各种要求。DVOP-HM-VS1-VU1采用高速TDM数字时分复接和WDM光波分复用技术，支持带外双向立体声音频，带外数据或网络等综合业务的传输，仅需一根光纤即可实现单纤传输高清视频/数据/音频/网络的共纤传输。
DVOP-HM-VS1-VU1为轨道交通系统的控制器到终端显示屏之间提供了嵌入式一体化解决方案，兼容各种规格的显示屏，实现了设备和显示屏之间的HDMI隐蔽式连接，使得设备和显示屏之间浑然一体，无任何外露连接线，一体化嵌入式设计简化了前端布线，美观大方，提升了系统长期运行的稳定性。DVOP-HM-VS1-VU1也提供了基于工业显示屏的VESA标准的固定组件，通过更换VESA固定组件，即可适用于各类大小的显示屏的一体化嵌入式光纤传输和显示。针对无OPS接口的显示器，采用了业内独特的“USB取电”设计和 “HDMI可变伸缩式接口”设计，整机采用超低功耗设计，直接从工业显示屏的USB口取电即可正常工作，无需再加额外的插座，电源适配器等，极大的简化了现场的布线。针对具备OPS接口的显示屏，提供OPS接口，支持从OPS接口直接馈电，无需外部任何馈电，并通过OPS接口实现播控器和显示屏之间的视频/数据/音频等的交互，以及对显示屏的远程控制和管理。
● 实现1080P@60Hz，最大达4096×2160@30Hz的4K超高清HDMI视频输出实时传输
● 支持带外1路双向立体声、最大2路RS232/RS485/RS422数据的传输
● 可选带外以太网传输接口
● 一体化嵌入式设计，无任何外露布线，美观大方，提升了系统长期运行的稳定性
● 支持显示屏的远程控制状态监测，远程控制
● 支持1~4路的UHD HDMI的视频分配输出
● 业内独特的“USB取电”设计，无需任何外置电源适配器或电源连接线

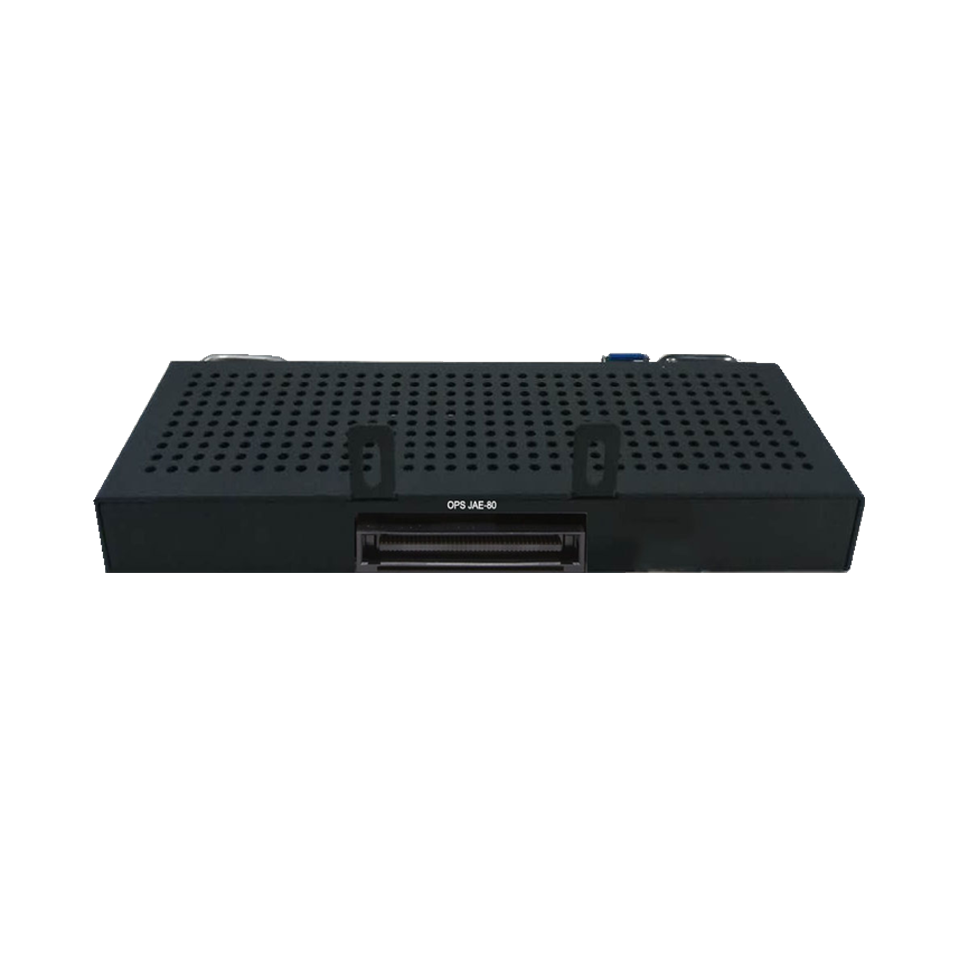

● 支持国际标准80针的OPS标准插件接口，可与具备OPS接口的显示屏无缝对接
● 超低功耗设计，直接从工业显示屏的USB口取电即可正常工作
● 兼容USB1.0，USB2.0，USB3.0
● 视频采用无压缩传输模式，实现视频传输的零时延，无损伤
● 业内独特的“HDMI可变伸缩式接口”设计，兼容各种规格的显示屏
● 提供了基于工业显示屏的VESA标准的固定组件
● 提供多种VESA标准的固定组件，可适用于各类大小的显示屏

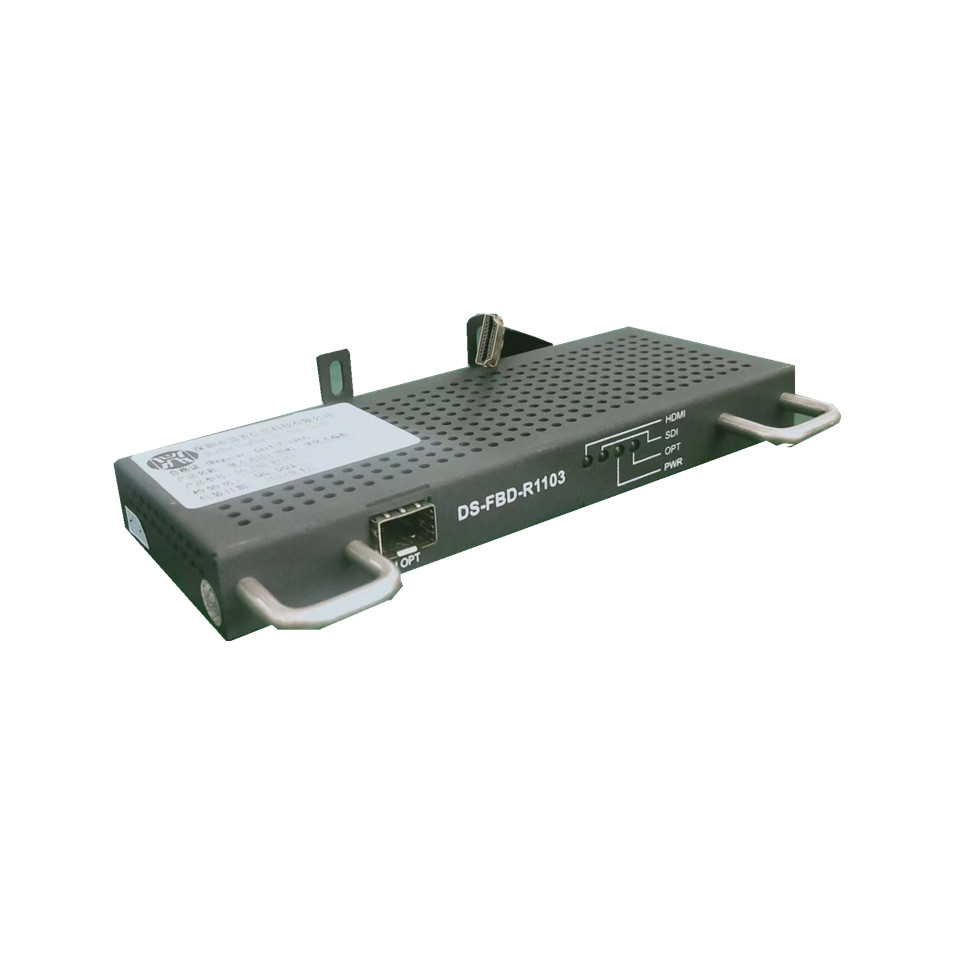

u ● 具备电源、光纤链路、SDI数据状态，HDMI视频状态完善的指示
u ● 支持双电源1+1热备，具备电源防反接；
u ● 工业级设备，支持工作环境温度：-40℃～+80℃。
● 无压缩，无损传输，全数字，零延时
● 支持一路或多路的SDI环出，方便现场工程调试和维护
● HDMI接口具备良好的自适应兼容性，可兼容所有主流的屏幕
● 设备高度小于35mm，适合屏幕后背安装
● HDMI接口、SDI，电源等接口具备桥式三级雷电/浪涌/ESD防护设计，具备差模/共模同时防护功能。
● 自适应兼容720p/60Hz, 1080i/60Hz, 1080p/30Hz,1080p/60Hz,1080p/120Hz,1080p/60Hz4096×2160P@30Hz等
● 具备EDID学习功能，实现显示屏和主机之间分辨率的自适应。
● 支持19英寸集中管理式机架，在双电源情况下单架最大可插21块业务板
● 支持基于GIS的e-MS智能集中网管系统，方便进行大网络的监测管理
● 先进的音频、HDMI视频、数据等自适应技术，自动兼容HDMI视频、音频、数据，使用时无须调节
● 支持7.1 声道PCM环绕声音和压缩音频
● 支持HDMI 1.3和3D， 并向下兼容；支持HDCP 1.2，并向下兼容
● 采用工业级设计和器件、全表面贴装技术， 长时间运行稳定、可靠
● 无电磁干扰（EMI）、射频干扰（RFI）以及共地回路
u ● 全工业级设计，采用进口工业级芯片和器件
① 光学指标
波长：850/1310nm(多模)；1260~ 1360，1470~ 1610（单模）
出纤功率：0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm
光纤芯数：1芯/2芯（可选）
光纤速率：3G/6G/12Gbps
接收灵敏度：≤-26dBm/≤-21dBm
传输距离：多模0-500m，单模：0-60km
最大光功率预留量：15dbm/20dbm/25dbm/30dbm
② HDMI高清数字接口指标
HDMI数目：1~4
分辨率支持：UHD/1080p/1080i/720p/576p/576i/480p/480i等
输入输出TMDS信号：0.5～1.5Vp-p(TMDS)
输入输出DDC信号：5Vp-p(TTL)
输入线缆长度：≤5m(AWG26 HDMI1.3电缆标准)
输出线缆长度：≤5m(AWG26 HDMI1.3电缆标准)
支持HDMI版本：HDMI1.3
支持HDCP版本：HDCP1.2
输出阻抗：100Ω
支持视频色彩格式：24位/深色30位/深色 36位
支持音频格式：DTS-HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD
连接器： HDMI-A 接口
建议HDMI最大输出距离: 小于5米，在1920X1080P@60Hz时
③ SDI高清数字接口指标
电视信号标准：270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M3Gb/s Mapping(3G-SDI)
SMPTE424M 3Gb/s serial interface(3G-SDI)标 准视频信号
自动适应SDI 143、177、270、360、540、1483.5、1485Mbps,3.2Gbps
输出数目：1 路
反射损耗：>15DB
视频输入/输出电压 典型 1Vpp,最小 0.5Vpp, 最大 1.5Vpp
视频输入/输出阻抗 75Ω(非平衡)
均衡：0-150m @ 1.485Gb/s
信号电平:800mV 标称
上升/下降时间:200ps 标称
过冲:< 10% 振幅
抖动:< 0.2UI
连接器：75Ω BNC
④ 工作环境(室外或室内均可)
工作温度:-40℃～+80℃
湿度：0～95%不结凝
防护等级：通用工业标准或特殊指定
