轨道交通PIS嵌入式高清方案当前所在位置 :首页 > 轨道交通PIS嵌入式高清方案

系统方案简介

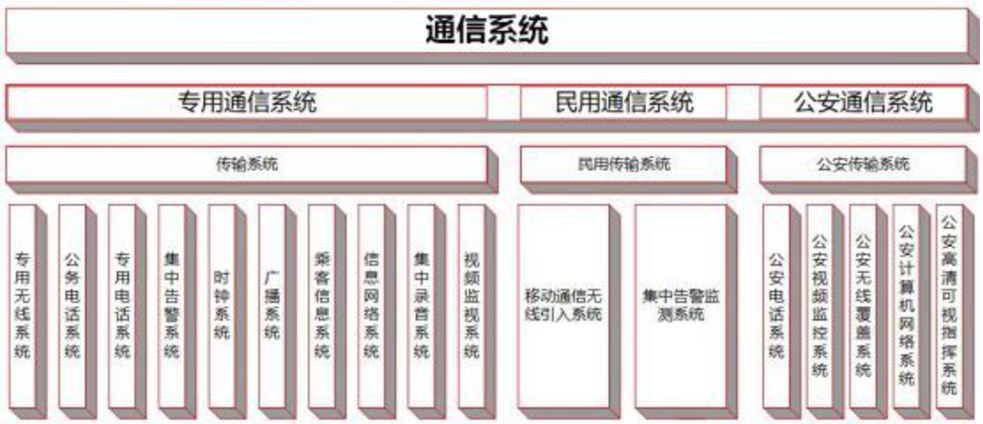

   通信系统是城市轨道交通的神经系统,它是指挥列车运行、公务联络和传递各种消息的重要手段,是列车安全、快速、高效运行的重要保证,通信系统根据各个子系统业务性质和服务对象,分为专用通信系统、民用通信系统和公安通信系统,共23个子系统。

  乘客信息系统(PIS)是依托多媒体网络技术,以计算机系统为核心,通过设置在站厅、站台、列车客室的显示终端,让乘客及时准确地了解列车运营信息和公共媒体信息的多媒体综合信息系统;是地铁系统实现以人为本、提高服务质量、加快各种信息(如:乘客行车、安防反恐、运营紧急救灾、地铁公益广告、天气预报、新闻、交通信息等)公告传递的重要设施,是提高地铁运营管理水平,扩大地铁对旅客服务范围的有效工具。该系统是运营信息、公共媒体信息发布兼顾的系统,在正常情况下,两者共同协调使用,在紧急情况下运营信息优先使用。

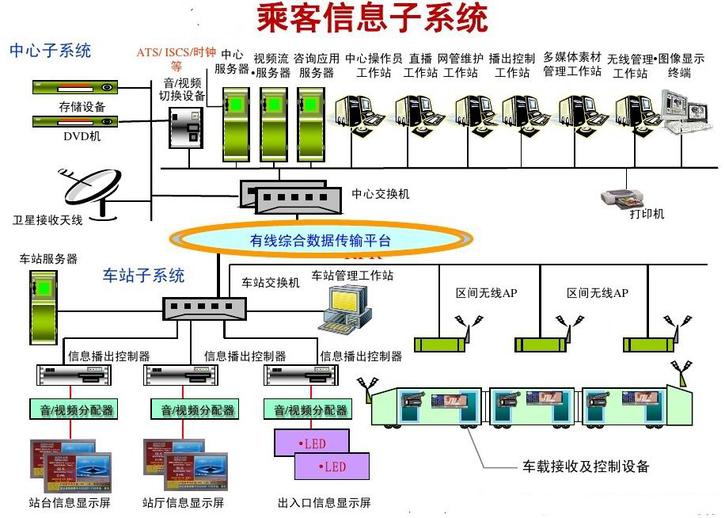

   PIS由信息编播中心子系统、车站子系统、车辆段子系统、车载子系统以及实现各子系统间信息传送的网络子系统构成。

Ø           信息编播中心子系统:信息编播中心子系统是PIS的中心部分,主要实现系统的编辑、播放、管理及控制等功能,由中心服务器(1+1冗余热备)、视频输入服务器、直播服务器、接口服务器、无线控制器(可根据产品特点选择配置)、路由交换机、以太网交换机、防火墙、媒体编辑工作站、发布管理工作站、广告管理工作站、预览工作站、数字非线性编辑设备、延时器、磁盘阵列、液晶显示屏、摄像机、扫描仪、系统管理设备等组成。

Ø           车站子系统:车站子系统是PIS的现场部分,主要根据中心的要求进行编播信息的现场播放、管理及控制等、服务器、播放控制器、信号,满足车站内旅客对信息的需求。系统主要由以太网交换机分配器、液晶显示屏、电源控制器等设备组成。本系统在车站面向乘客设置的显示终端分两类:站厅显示终端、站台显示终端。

Ø           车辆段子系统:车辆段子系统是PIS的重要组成部分,实现车辆在库期间,待播信息向车载子系统的高效传送。该系统主要由以太网交换机、服务器等设备组成。

Ø

              车载子系统:车载子系统是PIS在列车上提供服务的重要设施,主要实现车-地信息的双向传送,并通过车载播放控制器进行解码后,在本列车的所有液晶显示屏上实时播放控制中心下发的有关信息。同时实现列车内视频监视图像传递到控制中心。该系统主要由车载交换机、车载服务器、存储设备、播出控制器、显示屏、司机室触摸控制屏、摄像机、电源适配器、车-地无线通信设施(车载部分:无线网桥、天线等)以及接口及播放控制使用的播放控制服务器及有关线缆(含接头)等组成。

   本系统采用了DVOP-HM-R-VH1-DB1-AB2-OPS嵌入式一体化高清光端机,该款光端机是光翔通讯具备完全核心知识产权的高清广播级一体化嵌入式HDMI/LVDS视频光端机,通过专用ASIC芯片,采用高等级EQ电路,接收来自光纤的1路最大分辨率为1920×1080P@60Hz的高清光纤HDMI视频信号,并转换成高清HDMI视频信号,设备嵌入了1080P高清HDMI的驱动和分配,支持最大8路的1080P的HDMI信号输出,设备支持1路立体声独立音频和一路RS232数据的共纤传输,采用一根光纤实现高清视频/数据/音频的同纤传输,设备采用无损失、无延时传输技术路线,适用于高清远距离传输的各种要求。DVOP-HM-R-VH1-DB1-AB2-OPS为轨道交通系统的控制器到终端显示屏之间提供了嵌入式一体化解决方案,设备支持OPS-80pin标准接口,支持OPS馈电,具备外接12VDC馈电接口,支持OPS接口的HDMI信号输出,支持OPS接口的RS232和音频,实现远程屏幕的控制管理,无需再加额外的插座,电源适配器等,极大的简化了现场的布线。兼容各种规格的监视器,实现了设备和监视器之间的HDMI隐蔽式连接,使得设备和监视器之间浑然一体,无任何外露连接线,一体化嵌入式设计简化了前端布线,美观大方,提升了系统长期运行的稳定性。DVOP-HM-R-VH1-DB1-AB2-OPS也提供了基于工业监视器的VESA标准的固定组件,通过更换VESA固定组件,即可适用于各类大小的显示屏的一体化嵌入式光纤传输和显示。

   在高清应用中,使用普通的电缆长距离传输时,总会出现输出信号差,容易受干扰,显示出来的图像会出现模糊、拖尾、分色等现象。同时传输距离短,不能满足高清多媒体信息发布等场合长距离传输的要求,DVOP-HM-R-VH1-DB1-AB2-OPS光端机是大型、完整的系统光纤传输产品的组成部分,它与其它的DVI、VGA光端机组成一系列高清视频信号的延长。可实现点对点的各种方案的传输。可通过光分路器实现1个发送带多台接收的传输方式。同时光端机传输具有衰减小、频带宽、抗干扰情强、安全性能高、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。既节省施工成本及走线的复杂性,又能保证高品质的长距离高清传输成为可能。依靠过硬的质量、卓越的环境适应能力、创新的技术、优良的服务赢得了众多客户的认同,在海关、智能交通系统(ITS)、高清会议电视、军事演习以及指挥控制、大屏幕信息发布等诸多要求严格,具备良好的环境适应性等领域得到了广泛的应用。
